Blocco di penetrazione PSM-5: MIL-STD-6866 ASTME-1417

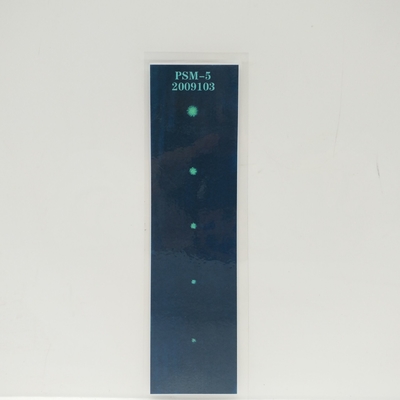

Pannello di monitoraggio del sistema di penetrazione,Un pannello in acciaio inossidabile, spessore 0,090" e misura 4 x 6 pollici.Cinque centri di crepa sono uniformemente spaziati nel cromaggio in ordine di grandezzaIl più grande è facilmente visibile con penetranti a bassa sensibilità, mentre il più piccolo è difficile da osservare anche con materiali ad alta sensibilità.Adiacente alla sezione cromata si trova una zona di grana di "mezza rugosità", per giudicare le caratteristiche del lavaggio penetrante.

• Il pannello PSM-5 è disponibile in due versioni.
  • Tipo di gres a sfogo- ha una striscia cromata con un leggero fruscio di granella per offuscare la superficie.
  • Tipo liscio- la striscia cromata della seconda versione non è sottoposta a granulazione.
• Il trattamento del pannello PSM-5 soddisfa i requisiti MIL-STD-6866 e ASTM E-1417 per il controllo quotidiano del sistema.

Utilizzo del blocco di prova PSM-5

Il "blocco di prova per il monitoraggio del sistema di penetrazione" può fornire un metodo per determinare rapidamente le prestazioni continue del sistema di ispezione della penetrazione del liquido,che possono riflettere i vari fattori del sistema. ️ Gli agenti chimici, gli agenti di pulizia, le scatole di asciugatura e gli agenti di sviluppo sono normali o no. Il blocco di prova PSM-5, noto anche come il blocco standard di difetti,può rivelare la perdita improvvisa di prestazioni di ciascun fattore, avvisando così l'operatore del fallimento delle prestazioni del sistema per evitare errori e omissioni.Il blocco di prova PSM-5 è lo strumento più pratico per l'ispezione della permeabilità per soddisfare i requisiti di MIL-STD-6866 e ASTM E1417, e soddisfa anche i requisiti di P&WA TAM146040.

Forma e struttura del blocco di prova PSM-5

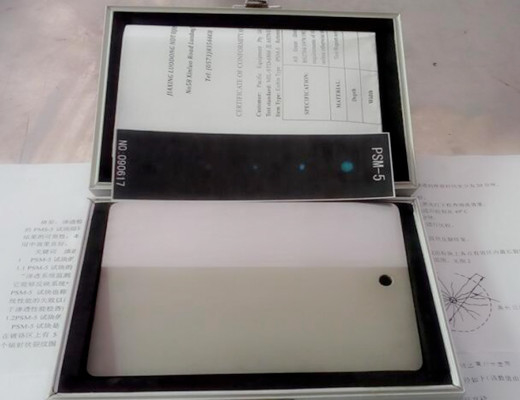

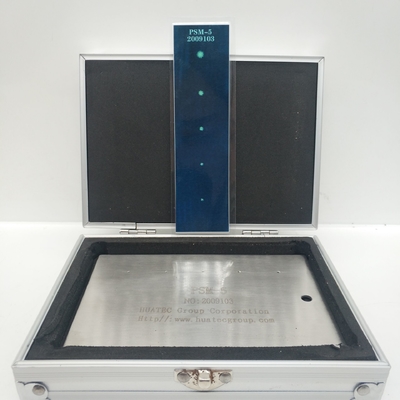

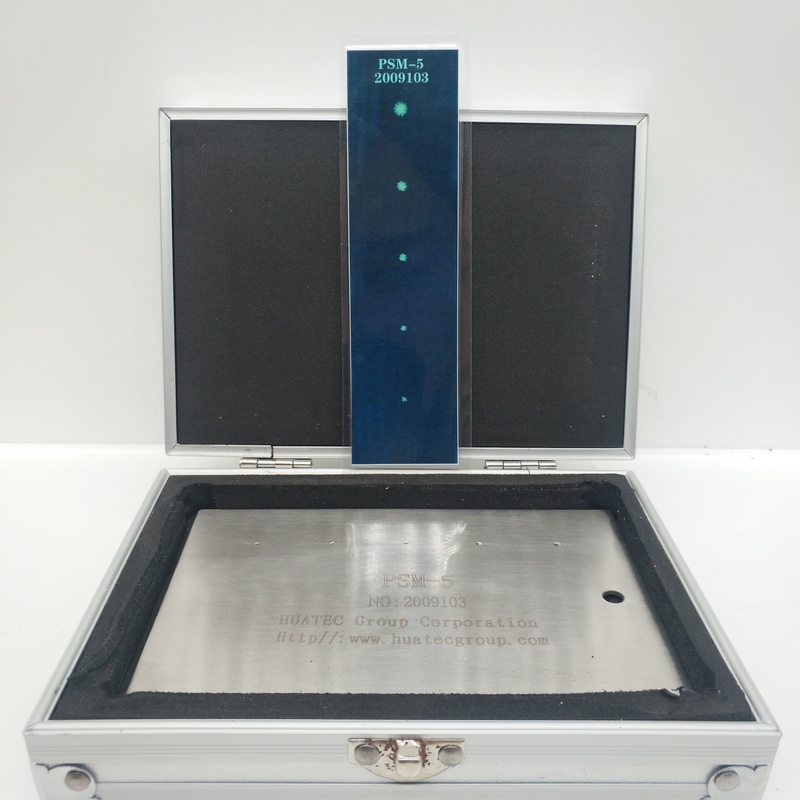

Il blocco di prova PSM-5 è realizzato secondo lo standard P&WA, la sua matrice è in acciaio inossidabile, la superficie è divisa in due parti: zona di cromatura e zona di soffiatura del filo,ci sono 5 crepe irradianti di diverse dimensioni uniformemente distribuite sulla zona di cromatura, la sua forma e dimensioni sono illustrate nella figura 1. Il disegno di 5 crepe irradianti sul blocco di prova è a forma di cerchio a stella o a forma radiale.e l'area di soffiatura è di rugosità media.
