Detettore digitale a pannello piatto a raggi X industriale Sistema DR di radiografia digitale

Sistema di radiografia digitale (DR) a raggi X industriale

Caratteristiche:

1) Risponde all'ultimo standard NB/T 47013.11-2015

2) Trasformazione digitale del sistema di rilevamento delle immagini in tempo reale a raggi X

3) Ispezione in loco con immagini digitali portatili

4) 16 bit di gamma dinamica elevata

5) 120 μm di pixel, alta risoluzione 4,0 lp/mm

6) Cesium iodide eficiente di conversione delle immagini a raggi X

7) campo visivo di immagine da 25cmX30cm

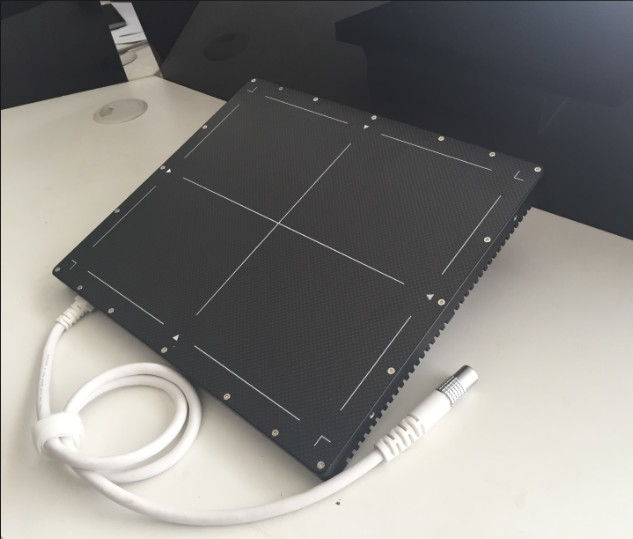

Detettore digitale a piatto a raggi X industriale

Parametri di base:

Software di elaborazione e miglioramento delle immagini digitali

Attualmente le funzioni di elaborazione e filtraggio più pratiche sono state appositamente progettate per i sistemi di imaging a raggi X in tempo reale.che può aumentare la sensibilità delle immagini elaborate di 0Con l'aiuto della porta Ethernet ad alta velocità, può aiutare a ottenere immagini statiche e immagini dinamiche allo stesso tempo, e salvarle in formato immagine 8/16 bit,e può essere bruciato direttamente su DVD per la memorizzazione permanente, che è conveniente per l'archiviazione e la revisione dei dati di prova, risparmiando al contempo costi di prova e spazio di archivio.

Collegamento e comando del tablet

1) connessione a pannello piatto della rete Gigabit, e richiede lo stato della connessione e il fallimento

2) Correzione di offset/gain/bad pixel

3) Correzione di offset/gain/bad pixel, sovrapposizione o meno

4) Indica il rapporto di visualizzazione

5) Promemoria del frame rate corrente

6) Visualizzazione del progresso dell'elaborazione software

7) Visualizzazione del valore in grigio dei pixel

Visualizzazione e elaborazione delle immagini in tempo reale

1) Rapida mappatura a scala di grigi in tempo reale, che è conveniente per l'osservazione rapida di immagini efficaci della regione di interesse

2) Display in tempo reale con riduzione integrale del rumore: 2/4/8 fotogrammi opzionali

3) Processo algoritmico di visualizzazione in tempo reale: film negativo/colore/binarizzazione

4) Visualizzazione in tempo reale dell'affermazione e del miglioramento dell'immagine

5) Collezione di integrazione delle immagini: 8/16/32/64/128/256 frame overlay

6) Registrazione video continua: formato di compressione opzionale

7) Compilazione automatica delle sequenze di nomenclatura e nomenclatura di immagini/video

8) 0-65536, regolazione in scala di grigi a 16 bit

9) regolazione gamma/contrasto/luminosità/soglia

10) Marchio di informazione dell'immagine, contenuti multipli facoltativi

Trattamento di immagini statiche

1) ROI rapida mappatura a scala di grigi, che è conveniente per l'osservazione rapida di immagini efficaci della regione di interesse

2) lettura di file bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm

3) Grayscale/film negativo/falso colore/binarizzazione/affine/potenziamento algoritmo di elaborazione

4) Lenti a ingrandimento, 1-5 volte l'osservazione di ingrandimento

5) Flip foto

6) regolazione gamma/contrasto/luminosità/soglia

7) Calibrazione e misurazione delle dimensioni, e le informazioni richieste possono essere contrassegnate sul quadro

Verifica automatica dell'indicatore di qualità dell'immagine del filo duplex (facoltativo)

soddisfare i requisiti della norma NB/T 47013.11-2015 "Prove non distruttive di apparecchiature a pressione, prove di imaging digitale a raggi X", verifica automatica dell'indicatore di qualità dell'immagine a doppio filamento,e può determinare il SNR.

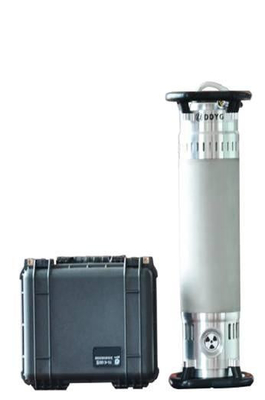

Detettore di difetti portatile ad alta frequenza a raggi X

Prestazioni principali:

1) esposizione continua a 35°C 300kv/3mA, 250kv/3mA;

2) Ampia gamma di tensione di ingresso per soddisfare l'alimentazione di vari generatori;

3) Peso leggero, forte penetrazione, prestazioni stabili;

4) più adatto all'uso in ambienti aspri e umidi;

5) L'interfaccia di funzionamento è intuitiva e facile da usare;

Principali parametri tecnici
