HPA-22T1 Sistema di imaging ad ultrasuoni in tempo reale

HPA-22T1 Sistema di imaging ad ultrasuoni 3D in tempo reale TFM

L'HPA-22T1 è un nuovo sistema di rilevamento di immagini ad ultrasuoni veloci a focalizzazione totale (TFM) a catena parallela completa a 64 canali sviluppato indipendentemente dalla nostra società. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

La piattaforma industriale di metadati RF in matrice in fase che può elaborare direttamente i dati originali completi tramite computer.

Specificità:

Caratteristiche:

Io...Modello di algoritmo di ricostruzione di messa a fuoco totale (TFM)
According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.

Io...64 canali hardware a matrice in fase completamente parallele
Con 64 canali hardware completamente paralleli, può raccogliere fino a 4096 dati FMC di onde di tipo A in tempo reale con una profondità di campionamento di 2 m.

Io...rilevamento di immagini con messa a fuoco totale in tempo reale (TFM)
Sostenere la rilevazione rapida di immagini di materiali compositi aerospaziali saldature a nastri per linee ferroviarie ad alta velocità cerchi e assi di locomotive elettriche bulloni di pale di turbine eoliche e saldature a nastri per pareti spesse.

Io...Imaging veloce per scansione C
Sulla base della messa a fuoco totale 2D (TFM) combinata con il posizionamento dell'encoder, è possibile realizzare una rapida imaging C-scan per i materiali rilevati.

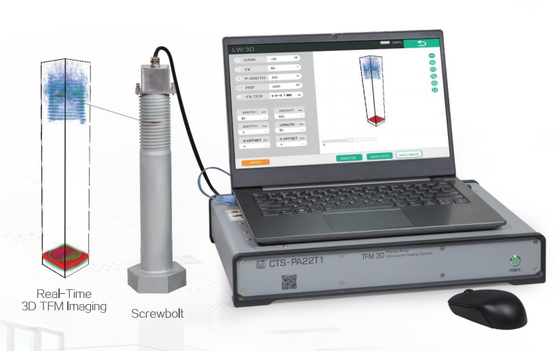

Io...Modulo 3D di messa a fuoco totale delle onde trasversali (TFM)
Sulla base della sonda bidimensionale e dei cunei corrispondenti, è possibile rilevare in tempo reale l'area di saldatura per formare una visualizzazione grafica 3D stereoscopica;3D-TFM combinato con l'encoder può formare un'immagine di rilevamento 4D intuitiva e trasparente della zona di saldatura.

Io...Modalità 3D-TFM multiple
Una varietà di soluzioni TFM per fusioni e forgiature di saldature; un'alternativa ideale per l'ispezione RT di saldature austenitiche in acciaio inossidabile a parete media e spessa.

Io...Rilevazione 4D in tempo reale
Il 3D-TFM si combina con l'encoder per formare un'immagine di rilevamento 4D in tempo reale e la velocità di scansione è fino a 100 mm / s.

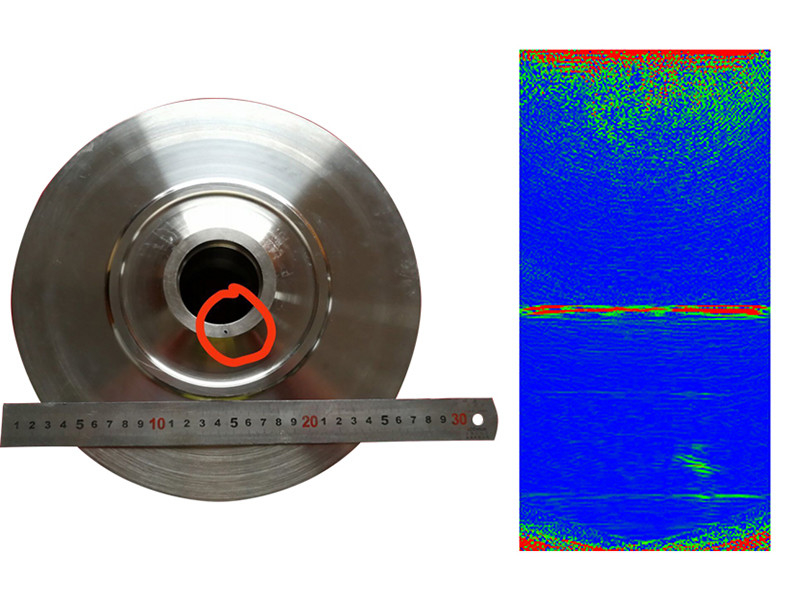

Io...rilevamento TFM di pezzo di lavoro speciale
For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.

Io...Immagazzinamento dei dati originali e generazione dei rapporti
Il sistema fornisce funzioni quali la memorizzazione dei dati originali di matrice completa e la memorizzazione dei risultati dei test, l'analisi quantitativa della posizione del difetto, ecc.può fornire relazioni di prova secondo il formato richiesto dagli utenti.
