Rilevatore di difetti a ultrasuoni TOFD e misuratore di spessore

Detettore di difetti ad ultrasuoni Detettore di spessore e spessore TOFD

★Dialogo interattivo user friendly aiuta operazioni come calibrazione, fare curve, ecc.

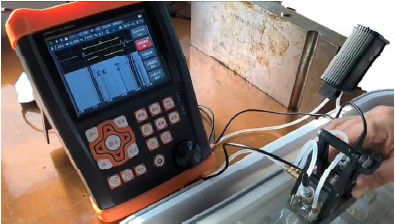

★modalità TOFD,rilevamento TOFD,elevata efficienzae a basso costo.

★ Tutti gli strumenti necessari: DAC, AVG, TCG, color Bscan, AWS, diagramma di saldatura, ecc.

★ Frequenza di ripetizione dell'impulso: 10-10000Hz regolazione precisa, scansione ad alta velocità, non mancare.

★ Alto rapporto segnale/rumore, eco chiaro e stabile, design anti rumore, perfetto per condizioni di lavoro difficili.

★ AD a 12 cifre, campionamento ad alta velocità porta a un migliore diagramma di eco con tutti i dettagli.

★ modalità di prova dello spessore, gamma di misura: 0,15 mm 15000 mm ((5920 m/s), risoluzione di misura: 0,001 mm.

★ Rapporti di analisi delle sonde generati automaticamente.

★ Registrazione video di rilevamento difetti.

★ connessione dei denti blu al dispositivo mobile per generare e stampare i rapporti di rilevamento in loco.

★ Standard IP65. Cassa in gel di silice, impermeabile e resistente alla polvere, solida e durevole per sempre.

★ La batteria dura 15 ore con una sola carica.

Specificità

Intervallo: 0-15000 mm, alla velocità dell'acciaio
Velocità del materiale: 100 ∼ 20 000 m/s
Frequenza di ripetizione dell'impulso: 10 - 10000 Hz
Intervallo dinamico: ≥ 38 dB
Linearità: orizzontale: +/- 0,2% FSW, verticale: 0,25% FSH, precisione dell'amplificatore +/- 1 dB.
Potenza di risoluzione:> 40 dB (5P14)
Risultato della prova:
Rifiuto (soppressione): da 0 a 80% dell'altezza dello schermo intero
500 impostazione indipendenza, qualsiasi criterio può essere inserito liberamente, possiamo lavorare nella scena senza blocco di prova;
Grande memoria di 1000 A grafico
Modalità di prova: eco d'impulso, doppio elemento e trasmissione
Tipologie di sonde: singolo rettilineo, singolo angolo, Daul rettilineo, Daul Anlge
Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione
Unità: pollice o millimetro
Richieste di potenza: corrente alternata 100-240 VAC, 50-60 Hz
Display Delay: -20 a 3400 μs
Ritardo/Offset zero della sonda: da 0 a 99,99 μs
Batteria interna ricaricabile a ioni di litio con potenza nominale di 7,2 V a 8000 mAh
15 ore di tempo di funzionamento nominale a seconda della luminosità del display
4 ore tempo di ricarica tipico
H×W×D(mm):260×175×60 (mm)
Peso:1.2 kg
Temperatura di funzionamento: da -10°C a 50°C
Temperatura di conservazione: -30°C a 50°C
Energia dell'impulso: 200V, 300V, 400V, 500V selezionabile
Rettifica: Mezza onda positiva, mezza onda negativa, onda completa, sistema RF
Larghezza di banda (pass band dell'amplificatore): da 0,1 a 300 MHz
Monitori di cancello: due cancelli indipendenti controllabili su tutta la gamma di scansione
Sensibilità: 120 dB max in risoluzione selezionabile 0.1, 1.0, 2.0, 6,0 dB.
Connessioni del trasduttore: BNC o LEMO

Funzioni

Disponibilità automatica della posizione precisa del difetto ((Profondità d,livello p,distanza s,amplitudine,sz dB,ф).
Dimensione dei difetti: misurazione automatica dei difetti utilizzando AVG/AVG o DAC, rappresentazione rapida dell'accettazione o del rifiuto dei difetti.
Calibrazione automatica del trasduttore Punto zero, angoli, bordo anteriore e velocità del materiale.
È conveniente utilizzare DAC e AVG per valutare l'eco, la curva può essere modificata e compensata.
Collegando il disco U, l'unità può ottenere memoria illimitata, rapporti PDF e sistema Upadte.
Il processo di riproduzione e di riproduzione dei video è automatizzato; la lunghezza del video è illimitata.
Scansione a colori.
Il TOFD.
Diagramma di saldatura.
Ci sono 15 standard dell'unità.
Connessione blu-tooth al dispositivo mobile per generare e stampare i rapporti di rilevamento in loco.1.
Funzione di correzione della superficie curva.
Funzione di misura dell'altezza della fessura.
Ampliare la porta:diffusione della portata su tutta la larghezza dello schermo.
Funzione di guadagno automatico.
Involucro: visualizzazione simultanea di una scansione A in diretta a 60 Hz di frequenza di aggiornamento e di un'involucro di una visualizzazione A.
Peak Hold: confrontare le forme d'onda di picco congelate con le scansioni A in diretta per interpretare facilmente i risultati dei test.
Scan Freeze: Display freeze contiene i dati sulla forma d'onda e sul percorso sonoro.
Alarme:Bip e LED.
Orologio in tempo reale.
Riempite l'eco.
Segno di cattura.
Colore di eco all'interno del cancello.

Pacco di strumenti di base

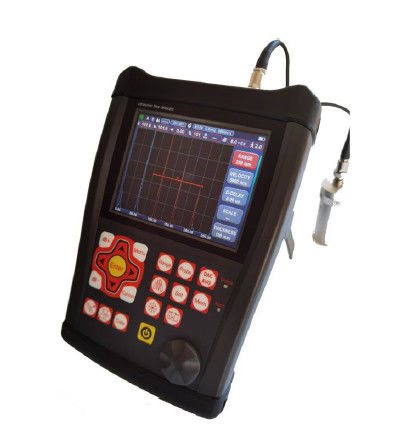

Detettore di difetti ad ultrasuoni portatile
Trasduttore di fascio rettilineo (2,5 MHz, Φ20)
Trasduttore di fascio angolare (4 MHz, 8 mm×9 mm, 60°)
Cable di interconnessione per il trasduttore (Q9-C5, o opzionale C9-C5)
Batteria ricaricabile agli ioni di litio, 7,8 ampere orarie
Fonte di alimentazione/unità di caricamento
Manuale operativo in inglese
App Software
Cintura
