Sistema di radiografia digitale (DR) dello strumento NDT
Caratteristiche:
¢ soddisfare l'ultimo standard NB/T 47013.11-2015
¢ Trasformazione digitale del sistema di rilevamento delle immagini in tempo reale a raggi X
¢ Ispezione in loco di immagini digitali portatili
¢ 120 μm di pixel, alta risoluzione 4,0 lp/mm
¢ Cesium iodide eficiente conversione delle immagini a raggi X
¢ 25cmX30cm campo visivo di imaging

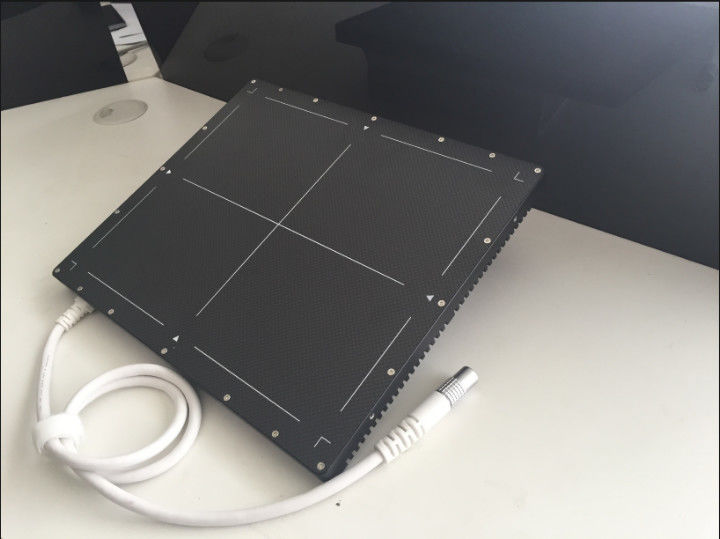

Detettore digitale a piatto a raggi X industriale
Parametri di base:
| Modello |
HDR-2530 |
| Dimensione dei pixel |
120 um |
| Conversione A/D |
16 bit |
| Scintillatore |
CsI:TI o GOS |
| Intervallo dinamico |
> 12000:1 |
| Limitazione della risoluzione spaziale |
4.0lp/mm |
| Zona di ripresa |
250 mm x 300 mm |
| Matrice di pixel |
2560x2048 |
| Tasso di lettura |
2s |
| Intervallo di energia |
20-320 kV |
| Dimensioni |
333 mm x 282 mm x 15 mm |
| Peso |
2 kg |
| Interfaccia dati |
Gigabit |
2'Software per l'elaborazione e il miglioramento delle immagini digitali
Attualmente le funzioni di elaborazione e filtraggio più pratiche sono state appositamente progettate per i sistemi di imaging a raggi X in tempo reale.che può aumentare la sensibilità delle immagini elaborate di 0Con l'aiuto della porta Ethernet ad alta velocità, può aiutare a ottenere immagini statiche e immagini dinamiche allo stesso tempo, e salvarle in formato immagine 8/16 bit,e può essere bruciato direttamente su DVD per la memorizzazione permanente, che è conveniente per l'archiviazione e la revisione dei dati di prova, risparmiando al contempo costi di prova e spazio di archivio.
Collegamento e comando del tablet
¢ connessione a pannello piatto della rete Gigabit, e richiede lo stato e il fallimento della connessione
Correzione di offset/gain/bad pixel
La correzione di offset/gain/bad pixel può essere selezionata.
Disponibilità del software di elaborazione
Display di pixel in grigio
Visualizzazione e elaborazione delle immagini in tempo reale
¢ Rapida mappatura in scala di grigi in tempo reale del ROI dell'immagine, che è conveniente per l'osservazione rapida di immagini efficaci della regione di interesse
Display in tempo reale con riduzione integrale del rumore: 2/4/8 fotogrammi opzionali
Processo algoritmico di visualizzazione in tempo reale: film negativo/colore/binarizzazione
- visualizzazione in tempo reale dell'affermazione e del miglioramento dell'immagine
¢ Collezione di integrazione delle immagini: 8/16/32/64/128/256 frame overlay
Registrazione video continua: formato di compressione opzionale
Compilazione automatica delle sequenze di nomenclatura e nomenclatura di immagini/video
️ 0-65536, regolazione in scala di grigio a 16 bit
- regolazione della gamma/contrasto/luminosità/soglia
Marchio di informazione dell'immagine, contenuti multipli facoltativi
Trattamento di immagini statiche
¢ ROI mappatura rapida in scala di grigi, che è conveniente per l'osservazione rapida di immagini efficaci della regione di interesse
bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm lettura del file
L'osservazione con ingrandimento da 1 a 5 volte
Flip foto
- regolazione della gamma/contrasto/luminosità/soglia
- calibrazione e misurazione delle dimensioni, e le informazioni richieste possono essere contrassegnate sul quadro
Verifica automatica dell'indicatore di qualità dell'immagine del filo duplex (facoltativo)
soddisfare i requisiti della norma NB/T 47013.11-2015 "Prove non distruttive di apparecchiature a pressione, prove di imaging digitale a raggi X", verifica automatica dell'indicatore di qualità dell'immagine a doppio filamento,e può determinare il SNR.
