Sistema di radiografia digitale (DR) HDR-2530
Caratteristiche:
l Conforme allo standard NB/T 47013.11-2015
l Trasformazione digitale del sistema di rilevamento di immagini a raggi X in tempo reale
l Ispezione digitale portatile in loco
l Ampia gamma dinamica a 16 bit
l Pixel da 120μm, alta risoluzione 4.0lp/mm
l Conversione efficiente dell'immagine a raggi X con ioduro di cesio CsI
l Campo visivo di imaging di 25 cm x 30 cm

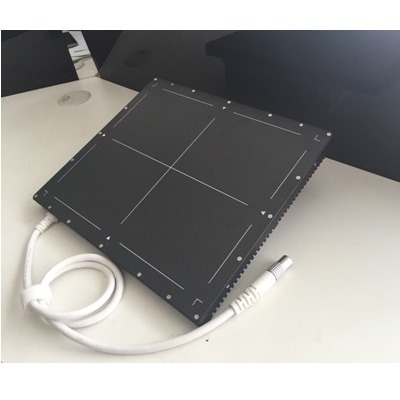

1-Rivelatore a pannello piatto digitale a raggi X industriale
Parametri di base:
| Modello |
HDR-2530 |
| Dimensione pixel |
120 um |
| Conversione A/D |
16 bit |
| Scintillatore |
CsI:TI o GOS |
| Gamma dinamica |
>12000:1 |
| Risoluzione spaziale limite |
4.0lp/mm |
| Area di imaging |
250 mm x 300 mm |
| Matrice di pixel |
2560x2048 |
| Velocità di lettura |
2s |
| Gamma di energia |
20-320kV |
| Dimensioni |
333 mm x 282 mm x 15 mm |
| Peso |
2 kg |
| Interfaccia dati |
Gigabit |

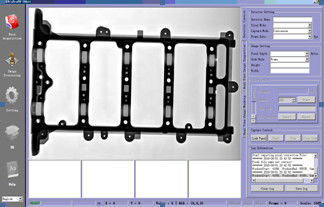

2——Software di elaborazione e miglioramento delle immagini digitali
Integrazione del sistema di miglioramento e archiviazione delle immagini. Attualmente, le funzioni di elaborazione e filtraggio più pratiche sono progettate appositamente per i sistemi di imaging a raggi X in tempo reale, che possono aumentare la sensibilità delle immagini elaborate in media dello 0,6%-0,8%. Con l'aiuto della porta Ethernet ad alta velocità, può aiutarti a ottenere immagini statiche e dinamiche contemporaneamente e salvarle in formato immagine a 8/16 bit, e possono essere masterizzate direttamente su dischi DVD per l'archiviazione permanente, il che è conveniente per l'archiviazione e la revisione dei dati di prova, risparmiando al contempo i costi di prova e lo spazio di archiviazione.
Connessione e controllo del tablet
l Connessione del pannello piatto Gigabit network e indica lo stato della connessione e i guasti
l Correzione offset/guadagno/pixel difettosi
l Correzione offset/guadagno/pixel difettosi, è possibile selezionare se sovrapporre o meno
l Indicazione del rapporto di visualizzazione
l Promemoria della frequenza dei fotogrammi corrente
l Visualizzazione dell'avanzamento dell'elaborazione del software
l Visualizzazione del valore di grigio dei pixel
Visualizzazione ed elaborazione delle immagini in tempo reale
l Mappatura rapida della scala di grigi ROI in tempo reale, che è conveniente per l'osservazione rapida delle immagini effettive della regione di interesse
l Riduzione del rumore integrale in tempo reale: 2/4/8 fotogrammi opzionali
l Elaborazione dell'algoritmo di visualizzazione in tempo reale: negativo/colore/binarizzazione
l Visualizzazione in tempo reale dell'affilatura e del miglioramento dell'immagine
l Raccolta di integrazione delle immagini: sovrapposizione di 8/16/32/64/128/256 fotogrammi
l Registrazione video continua: formato di compressione opzionale
l Denominazione di immagini/video e compilazione automatica della sequenza dei nomi
l 0-65536, regolazione della scala di grigi a 16 bit
l Regolazione gamma/contrasto/luminosità/soglia
l Segno delle informazioni sull'immagine, più contenuti sono opzionali
Elaborazione di immagini statiche
l Mappatura rapida della scala di grigi ROI, che è conveniente per l'osservazione rapida delle immagini effettive della regione di interesse
l Lettura file bmp / png / jpg / tiff(8bit/16bit) / RAW / his / dcm
l Elaborazione dell'algoritmo di scala di grigi/negativo/falso colore/binarizzazione/affilatura/miglioramento
l Lente d'ingrandimento, osservazione con ingrandimento da 1 a 5 volte
l Capovolgimento dell'immagine
l Regolazione gamma/contrasto/luminosità/soglia
l Calibrazione e misurazione delle dimensioni e le informazioni richieste possono essere contrassegnate sull'immagine
Verifica automatica di Duplex qualità dell'immagine del filo indicatore (opzionale)
Soddisfa i requisiti dello standard NB/T 47013.11-2015 "Test di imaging digitale a raggi X di apparecchiature a pressione non distruttive", verifica automatica dell'indicatore di qualità dell'immagine a doppio filamento e può determinare SNR.
