Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60

Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60
Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60 Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60

Grande immagine :  Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO, CE, GOST
Numero di modello: FD-GT60

Rilevatore di difetti ad ultrasuoni portatile Huatec FD-GT60

descrizione
Numero di portatori: 5 persone Temperatura di esercizio: -20°C-45°C
Temperatura di conservazione: -30℃~50℃
Evidenziare:

Rilevatore di difetti a ultrasuoni portatile per rotaie

,

Double Rail Ultrasonic Flaw Detector

,

Ultrasonic rail flaw detectors

Rilevatore di difetti a ultrasuoni a doppio binarioFD-GT60


Indicatori di prestazione: (vedi Tabella 1)

Tabella 1

Peso totale238 kg
Carico massimo600 kg
Numero di portatori5 persone
Temperatura di esercizio-20℃~45℃
Temperatura di stoccaggio-30℃~50℃
Umidità relativaNon superiore al 90%
Livello di protezioneIP55
Tipo di rotaia adattabile43 kg/m~75 kg/m
Velocità massima di guidaNon inferiore a 20 km/h
Velocità massima di rilevamentoNon inferiore a 15 km/h
AutonomiaNon inferiore a 60 km o 4 ore
Parametri del motore48 V, 1200 W
Assistenza alla guidaCrociera a velocità fissa, limite di velocità
Meccanismo di allineamento della sondaRegolazione del centraggio orizzontale ±15 mm, regolazione dell'inclinazione della ruota della sonda ±10°
Tipo di frenoFreni a disco anteriori e posteriori
Capacità del serbatoio dell'acqua100 L (4×25 L)
Numero di canali18
Somma di attenuazione80 dB
Errore dell'attenuatore12 dB±1 dB
Errore di linearità orizzontaleNon superiore al 2%
Errore di linearità verticaleNon superiore al 15%
Gamma dinamicaPiccola reiezione >16 dB, grande reiezione 2 dB~6 dB
Gamma di bloccoNon superiore a 20 mm
Effetto dello stato di reiezioneLa differenza di ampiezza è 10 dB±2 dB. La differenza tra i due echi è ΔM non superiore a 2 dB.
Frequenza della sonda2 MHz~5 MHz
Intervallo di distanza di trasmissione degli impulsi2,75 mm/impulso
Errore di precisione del chilometraggio di posizionamentoNon superiore a 5‰
Errore di campionamento digitaleNon superiore a ±5%
Memorizzazione datiCapacità di memorizzazione dati superiore a 200 km
Capacità di rilevamento dei difettiSoddisfa i requisiti di TJ/GW 157-2017 "Condizioni tecniche temporanee per il rilevatore di difetti a ultrasuoni a doppio binario"
Capacità della batteriaBatteria di alimentazione 48V50Ah; batteria host 12V52Ah
DisplayDisplay LCD TFT touch industriale da 17 pollici

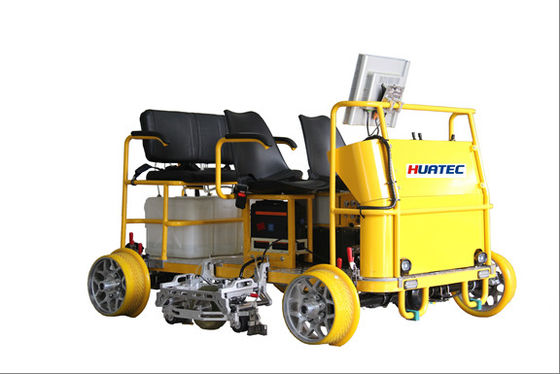

Introduzione al prodotto del rilevatore di difetti a ultrasuoni a doppio binario FD-GT60

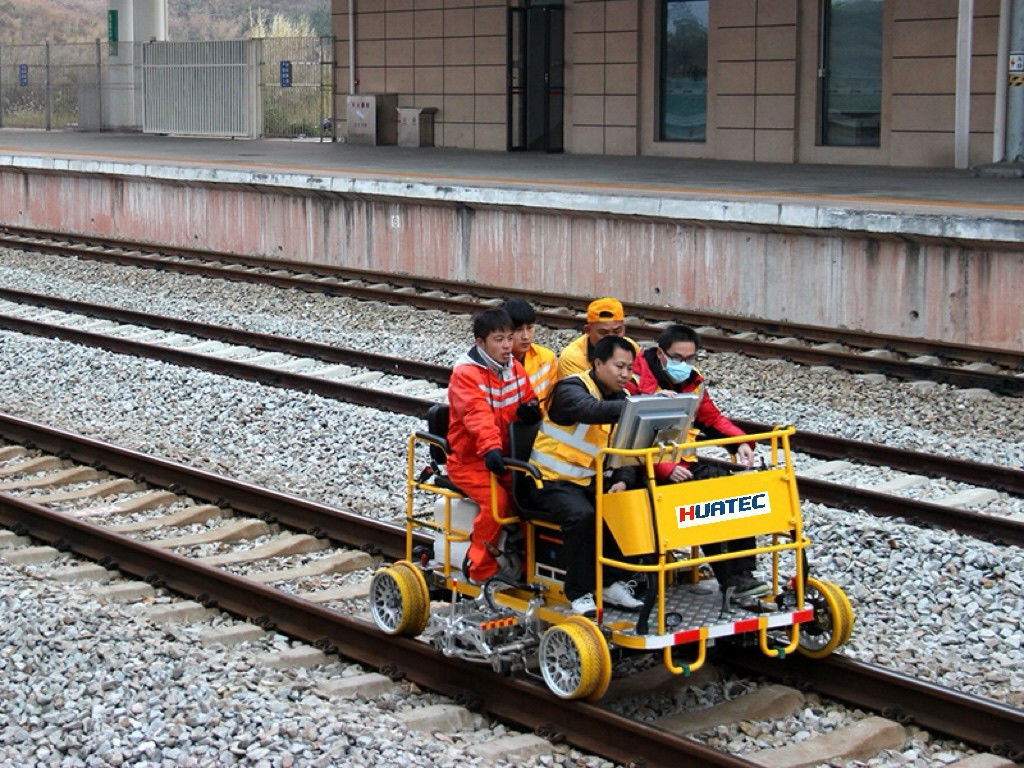

Il rilevatore di difetti a ultrasuoni a doppio binario FD-GT60 è un veicolo per il rilevamento dei difetti elettrici a ultrasuoni a doppio binario sviluppato indipendentemente dalla nostra azienda. Ha un'eccellente capacità e precisione di rilevamento dei difetti. Ha un'elevata stabilità di guida, buona manovrabilità, bassa rumorosità e comodo smontaggio e montaggio. Può adattarsi a una varietà di tipi di rotaie da 43 kg/m a 75 kg/m e rilevare in modo completo i difetti interni delle rotaie.

Il rilevatore di difetti a ultrasuoni a doppio binario FD-GT60 ha una velocità massima di viaggio non inferiore a 20 km/h, una velocità massima di rilevamento non inferiore a 15 km/h, una capacità di crociera di 60 km e una distanza di frenata inferiore a 20 m alla velocità massima. Ha una funzione di crociera a velocità fissa e anti-ribaltamento. Il dispositivo ha una funzione di parcheggio automatico; ha un sistema di allarme di centraggio; è composto da 6 moduli, ogni modulo pesa non più di 60 kg; la sonda a ruota è composta da 6 sonde a 70°, 2 sonde a 37° e 1 sonda a 0°. Soddisfa le esigenze di rilevamento dei danni alla testa della rotaia, alla vita della rotaia, alla parte centrale del fondo della rotaia, ecc. Il supporto della sonda a ruota ha una funzione di centraggio automatico e può attraversare in sicurezza 12 tipi di zavorra nello stato di rilevamento; design antipolvere, impermeabile e antivibrazioni. Competente per vento, sabbia, pioggia e neve e altri ambienti naturali; eccezionale capacità anti-interferenza, competente per l'ambiente operativo elettrificato; strumento con elaborazione in tempo reale dei dati di rilevamento dei difetti di tipo A, B, visualizzazione, marcatura, memorizzazione, funzione di riproduzione, con funzione di compensazione della distanza, con una capacità di memorizzazione dei dati di rilevamento superiore a 200 km, con calibrazione del chilometraggio, impostazione del limite di velocità, ecc., con una ricca interfaccia periferica e compatibilità; la capacità di rilevamento dei difetti soddisfa pienamente i requisiti della China Railway Corporation "Condizioni tecniche provvisorie del rilevatore di difetti a ultrasuoni per rotaie".
Caratteristiche:

  • Eccellente capacità e precisione di rilevamento dei difetti;
  • Il telaio è realizzato e assemblato in alluminio aeronautico, sicuro e affidabile e ha una super capacità di carico;
  • Dotato di sedia ergonomica per un buon comfort e affaticamento durante le lunghe ore di lavoro;
  • Sistema di controllo speciale con buona controllabilità; il pannello operativo è semplice e facile da usare;
  • Affidabile dispositivo anti-ribaltamento per garantire la sicurezza di guida;
  • Funzione di parcheggio automatico per garantire la sicurezza del parcheggio;
  • Doppio sistema frenante per garantire una guida sicura;
  • Il sistema di azionamento ad alta potenza è pienamente qualificato per la guida a pieno carico e ha le caratteristiche di avvio rapido e forte capacità di strisciamento;
  • Funzione di crociera a velocità costante, velocità di guida stabile;
  • Funzione di limite di velocità multipla, funzionamento sicuro e conveniente;
  • Attitudine della sonda a ruota a quattro gradi di libertà di regolazione elettrica, non è richiesta alcuna regolazione manuale;
  • Meccanismo di allineamento stabile e affidabile, sezione curva diritta adattiva; con sistema di allarme di centraggio;
  • IP55 mainframe, console IP55, design antipolvere, impermeabile e antivibrazioni, adatto per l'ambiente di lavoro sul campo;
  • Design anti-interferenza elettromagnetica, adatto per i test in varie occasioni sfavorevoli;
  • Eccellenti prestazioni di rilevamento dei difetti, eccitazione a onda quadra, alta sensibilità, alto rapporto segnale-rumore;
  • La sonda a ruota e il fluido di accoppiamento sono completamente sviluppati in modo indipendente, con capacità di rilevamento dei difetti e copertura di rilevamento superiori e sono estremamente convenienti;
  • Regolazione continua senza acqua per garantire che la sonda sia in un accoppiamento ottimale per risparmiare acqua;
  • Le luci abbaglianti e anabbaglianti a LED integrate forniscono protezione per le operazioni notturne;
  • Il cablaggio dell'intero veicolo è ragionevole, ad alta affidabilità e facile da revisionare;
  • Montaggio e smontaggio rapidi, adatti per operazioni ferroviarie ad alta velocità, ferroviarie generali e metropolitane.
  •
  • Funzione software:



  • Funzione di calibrazione a canale singolo di tipo A
  • Funzione di rilevamento dei difetti multicanale di tipo B
  • Funzione di zoom parziale dell'immagine di tipo B
  • Funzione di registrazione completa dei dati di ispezione
  • Funzione di chiamata di memorizzazione dei parametri
  • Funzione di trasferimento dati su disco U
  • Funzione di correzione del chilometraggio
  • Funzione di marcatura
  • Funzioni di input e gestione chiavi in mano
  • Funzioni di input e gestione delle informazioni sulla linea
  • Funzione di gestione gerarchica delle password
  • Compensazione della profondità del segmento
  • Funzioni di memorizzazione e chiamata dei dati
  • Funzione di visualizzazione istantanea della velocità e della velocità media
  • Funzione di avviso e richiesta di immagine d'onda di allarme
  • Funzione di allarme di guasto dell'accoppiamento della sonda
  • Funzione di riproduzione dei dati registrati per intero
  • Funzione di posizionamento GPS
  • Funzione di trasmissione WIFI
  • Funzione interfaccia Bluetooth
  • Sincronizzazione cloud
  • Sistema di giudizio intelligente
