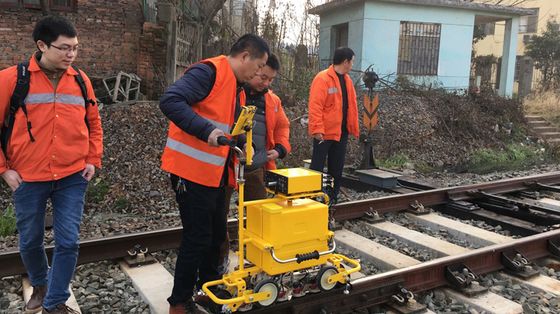

Carrello leggero con display a colori TFT utilizzato per il sistema ferroviario, rilevatore digitale di difetti delle rotaie a ultrasuoni
Il rilevatore di difetti delle rotaie HUATEC FD-GT-20 è la terza generazione dei prodotti interamente digitali di Goworld con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario. In conformità con lo standard TB/T 2340-2012 UT Rail Tester emesso dal Ministero delle Ferrovie (Cina), questa apparecchiatura è in grado di rilevare le rotaie con un peso compreso tra 43 e 75 kg/m. È applicabile a ferrovie, ferrovie ad alta velocità e metropolitane.
1. Introduzione al rilevatore di difetti delle rotaie a ultrasuoni digitale FD-GT-20
Il rilevatore di difetti delle rotaie FD-GT-20 è la terza generazione dei prodotti interamente digitali del Gruppo HUATEC con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario. In conformità con lo standard TB/T 2340-2012 UT Rail Tester emesso dal Ministero delle Ferrovie (Cina), questa apparecchiatura è in grado di rilevare le rotaie con un peso compreso tra 43 e 75 kg/m. Individua in modo efficiente vari difetti sulla testa, sull'anima e flangia di una rotaia, applicabile a ferrovie, ferrovie ad alta velocità e metropolitane.
Lo strumento adotta la modalità host a ultrasuoni + terminale operativo e si collega tramite WIFI wireless. Pur migliorando l'esperienza operativa del cliente, la funzione Internet plus dello strumento può essere ampliata per realizzare una varietà di funzioni come la separazione uomo-macchina, i dati online, l'archiviazione in tempo reale offline, il posizionamento GPS, l'archiviazione cloud dei dati, ecc. Ed è possibile personalizzare il proprio terminale operativo a ultrasuoni in base alle esigenze del cliente.
2. Caratteristiche
(1) Il telaio del carrello è compatto, resistente e facile da manutenere;
(2) Serbatoio dell'acqua con cassetta degli attrezzi integrata di grande capacità;
(3) Supporto sonda di sollevamento integrale, la sonda è facile da rimuovere e sostituire;
(4) Dimensioni ridotte e portatile, con pannello touch industriale a tre prove;
(5) Indicatori di prestazioni eccellenti, in linea con gli standard pertinenti;
(6) Supporta il posizionamento GPS, l'archiviazione cloud dei dati, il riconoscimento vocale automatico e altre funzioni;
(7) Un'applicazione funzionale che soddisfa le esigenze di rilevamento dei difetti.
3. Struttura dell'aspetto del carrello
4. Struttura dell'aspetto dello strumento
Lo strumento è piccolo e portatile, le dimensioni complessive: 94X222X225mm, il peso netto è di circa 1,8 kg
5. Serbatoio dell'acqua con cassetta degli attrezzi integrata di grande capacità
Il serbatoio dell'acqua in plastica, riempito d'acqua, è di 20 litri.
6. Supporto sonda integrato
Tutte le sonde sono chiuse nella parte inferiore del carrello, che può essere sollevata o rimossa in un unico modo, e la sonda può essere rimossa e sostituita più comodamente.
7. Tablet industriale a tre prove
Tablet con schermo touch industriale a tre prove, antipolvere, impermeabile e antiurto.
8. Software applicativo specifico per il rilevamento dei difetti dello strumento
Per le caratteristiche operative del pannello touch, un software applicativo appositamente progettato rende più facile la selezione delle funzioni e la regolazione dei parametri.
9. Software per la riproduzione dei dati di rilevamento dei difetti del computer
La velocità di riproduzione dei dati è regolabile, supportando la riproduzione intelligente, lo screening degli eventi, le statistiche, la ricerca dei dati, la stampa, l'esportazione e altre funzioni.
Appendice 1. Caratteristiche e funzionalità
- L'aspetto dell'host è compatto, robusto e leggero, e il montaggio e lo smontaggio sono semplici. Buona adattabilità ambientale, temperatura dell'ambiente di lavoro -15 °C ~ 45 °C, tempo di lavoro continuo non inferiore a 8 ore, antivibrazioni e anti-interferenza, grado di protezione IP65.
- L'host ha più canali di rilevamento dei difetti (è possibile collegare più sonde con angoli diversi) e il ciclo sequenziale a divisione di tempo funziona.
- Le sonde a 0, 37 e 70 gradi sono progettate per rilevare completamente le parti principali della rotaia.
- La struttura dell'host è nella forma di "server + client". "Server", l'host (senza input e display), è un modulo a ultrasuoni a 1-N canali; "client" è il terminale operativo (input e display), host e client (terminale operativo) tramite la rete cablata LAN (o WIFI wireless) per la comunicazione di rete.
- Circuito di trasmissione in modalità di eccitazione a impulsi a onda quadra negativa
- Il filtro analogico aumenta il rapporto segnale/rumore dell'host.
- Il guadagno del canale è una combinazione di “guadagno di base” + “guadagno di compensazione”.
- L'intervallo di rilevamento, la velocità del suono del materiale e lo spostamento degli impulsi vengono impostati automaticamente in base al tipo di rotaia selezionato.
- Le funzioni dei parametri di base a ultrasuoni convenzionali sono regolabili manualmente (intervallo di rilevamento, velocità del suono del materiale, punto zero della sonda, bordo anteriore, angolo, posizione di partenza del gate, larghezza e livello, ecc.).
- Con funzione di reiezione.
- La frequenza di ripetizione del canale è fissata a 400 Hz per canale.
- Con funzione di prova del canale.
- Ha funzioni di visualizzazione A, B e A+B.
- Con funzione di allarme sonoro e luminoso.
- Con funzione di richiesta vocale.
- Il processo di implementazione del carrello ha una funzione di avviso di velocità eccessiva.
- Ha la funzione di misurare automaticamente il percorso del suono, la distanza orizzontale e verticale dell'onda più alta nel gate di allarme.
- Ha la funzione di marcatura (lesioni, numero di binario, avanzamento del carrello, arretramento, ecc.).
- Funzione di curva di compensazione integrata, la curva può essere modificata (nuova, modificata, cancellata).
- Il volume e la frequenza dell'allarme possono essere regolati per ogni canale.
- Con funzione di guasto dell'accoppiamento della sonda di rilevamento.
- Gate del canale, forma d'onda, indicazione di allarme, indicazione della direzione della sonda, indicazione dell'angolo della sonda, funzione di personalizzazione del colore del canale di visualizzazione B.
- Con la funzione di personalizzazione del colore di sfondo dell'interfaccia di visualizzazione.
- L'utente può personalizzare il parametro di lavoro aggiuntivo.
- Funzione di registrazione completa del rilevamento dei difetti
- Funzioni di gestione dei dati di rilevamento dei difetti (salvataggio, cancellazione, richiamo, riproduzione, esportazione).
- Il software host e il terminale operativo possono essere aggiornati tramite un'unità flash USB esterna.
- Con funzione di input operativo touch screen, è possibile collegare una tastiera Bluetooth esterna.
- Con funzione di informazioni sulla posizione GPS.
- Con visualizzazione istantanea della velocità.
- Con funzione di prova del chilometraggio.
- Ha una funzione di punzonatura.
- Funzione di congelamento della forma d'onda.
- Comunicazione di rete (collegata al terminale operativo)
- Riproduci i dati sul tuo computer
- Con la funzione di dimostrazione del funzionamento del software dello strumento, può essere utilizzato per la formazione degli utenti dello strumento
Appendice 2. Specifiche tecniche
| Canale |
10 canali: 9 canali di ispezione e 1 canale di calibrazione. |
| Tipo di sonda |
Sonde a doppio elemento ad angolo diverso con frequenze comprese tra 2 e 2,5 MHz, tra cui 6 sonde a 70°, 2 sonde a 37° e 1 sonda a 0°. |
| Recipiente |
BNC |
| Disposizione della sonda e area di rilevamento |
Rilevamento completo dei danni a tutte le parti principali della rotaia, tra cui:
2 sonde a 70° scansionano il lato sinistro della testa della rotaia
2 sonde a 70° scansionano il centro della testa della rotaia
2 sonde a 70° scansionano il lato destro della testa della rotaia
2 sonde a 37° scansionano la vita della rotaia (fessure delle viti e altre fessure oblique)
1 sonda a 0° scansiona la testa della rotaia, la vita della rotaia, il fondo della rotaia, la fessura orizzontale del foro della vite
|
| Gamma di frequenza |
1,5 MHz～3,0 MHz |
| Guadagno |
0～80dB |
| Reiezione |
Off, grande |
| Gamma dinamica |
Non inferiore a 16 dB con reiezione minima, 2~6 dB con reiezione massima |
| PRF |
400 Hz per canale |
| Modalità di visualizzazione |
Scansione A-scanB-scanA+B |
| Intervallo di rilevamento |
Può essere regolato manualmente o automaticamente in base al tipo di rotaia selezionato |
| Errore dell'attenuatore |
Errore operativo per 12 dB non supera ±1 dB |
| Errore di linearità verticale |
≤1% |
| Errore di linearità orizzontale |
≤15% |
| Banda dell'amplificatore |
-3dB 1,5 MHz～3,0 MHz |
| Intervallo di blocco |
Non superiore a 20 mm |
| L'effetto dello stato di soppressione sui risultati della misurazione |
Quando la soppressione dello strumento è in stati diversi, la differenza di ampiezza è di 10 dB±2 dB, la variazione ΔM della differenza tra le due eco non è superiore a 2 dB. |
| L'effetto della tensione di esercizio sull'altezza dell'eco e sulla sensibilità di rilevamento dei difetti (allarme) del rilevatore di difetti |
All'interno dell'intervallo di tensione di esercizio nominale, la posizione del gate e il livello di allarme del rilevatore di difetti non dovrebbero subire cambiamenti significativi e la variazione dell'ampiezza dell'eco ΔNd e la variazione della sensibilità di rilevamento (allarme) ΔSd non sono superiori a 1 dB. |
| Errore di campionamento digitale |
La variazione massima rispetto all'ampiezza minima del segnale non deve essere superiore a ±5% dell'altezza dello schermo |
| Tempo di risposta del rilevatore di difetti digitale |
Il tempo di risposta del rilevatore di difetti digitale non deve superare i 5 ms. |
|
Distanza ampiezza
caratteristica
|
La sonda a onde trasversali rileva fori trasversali con la stessa apertura e percorsi sonori diversi; la sonda a 0° rileva il fondo piatto grande con percorsi sonori diversi e la differenza ΔW dell'altezza dell'onda riflessa deve soddisfare i seguenti requisiti:
Sonda a 0°: ΔW ≤ 12 dB nell'intervallo dalla profondità di 20 mm all'intervallo più alto della curva caratteristica di ampiezza dell'intervallo; ΔW ≤ 8 dB nell'intervallo dal punto più alto della curva caratteristica di ampiezza della distanza alla profondità di 150 mm:
Sonda a 37°: ΔW≤12dB nell'intervallo dalla profondità di 20 mm all'intervallo più alto della curva caratteristica di ampiezza dell'intervallo; ΔW≤8dB nell'intervallo dal punto più alto della curva caratteristica di ampiezza della distanza alla profondità di 150 mm;
Sonda a 70°: ΔW ≤ 12 dB nell'intervallo da 10 mm a 70 mm corrispondente alla profondità di rilevamento.
|
| SNR |
Sonda O°: Rileva la superficie inferiore sul blocco di prova, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 24 dB; il rapporto segnale-rumore non è inferiore a 16 dB.
Sonda a 37°: rileva il foro della vite e la fessura superiore da 3 mm a 37° di inclinazione sul blocco di prova, rende le due onde uguali, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 22 dB; rapporto segnale-rumore non inferiore a 8 dB.
Sonda a 70°: Sul blocco di prova, l'onda secondaria viene utilizzata per rilevare il foro a fondo piatto φ4mm. Quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 20 dB; il rapporto segnale-rumore non è inferiore a 10 dB.
|
| Surplus di sensibilità |
Sonda a 0°: rileva la superficie inferiore da 110 mm del blocco di prova, quando l'onda è alta quanto l'80%, il margine di sensibilità non è inferiore a 36 dB
Sonda a 37° e sonda a 70°: Rileva il foro passante trasversale Φ3×65 sul blocco di prova, il margine di sensibilità non è inferiore a 40 dB quando l'onda è alta quanto l'80%
|
| Capacità di rilevamento dei difetti dinamici (capacità di rilevamento dei difetti) |
Con sonde specifiche per rotaie a 0°, 37°, 70°, tutti i difetti manuali sul blocco di confronto della rotaia, ad eccezione della fessura verso il basso a 15°, possono essere trovati e vengono emesse le corrispondenti indicazioni di allarme. |
| Modalità di regolazione del gate di allarme |
La posizione di partenza, la larghezza e il livello del gate di allarme possono essere regolati manualmente |
| Modalità di allarme |
Allarme in tempo reale (allarme onda in arrivo e allarme onda in perdita)
Allarme a doppia onda del foro della vite
Ritardo di un allarme su due
|
| Indicazione di allarme |
Modalità di allarme sonora e luminosa, il volume e la frequenza dell'allarme possono essere regolati. |
| Misurazione della forma d'onda |
Misura e visualizza automaticamente il percorso del suono dell'onda più alta, la distanza orizzontale e verticale nel gate. |
| Curva di guadagno |
L'utente può regolare la curva di guadagno (8 punti) in base alle esigenze effettive. |
| Registrazione del rilevamento dei difetti |
Registrazione completa dei dati (fino a 50 km), i dati possono essere esportati e riprodotti |
| Metodo di input operativo |
Input touch screen |
| Display |
Resulotion1280×800 |
| Touch screen |
Capacitivo, ad alta resistenza, antigraffio,
supporta la scrittura a mano
|
| Porte |
USB 2.0
LAN 100 Mbps
WIFI 802.11 a/b/g/n
bluetooth BT 4.0
|
| Alimentazione |
CC 12V (pacco batteria al litio) |
| Orario di lavoro |
≥8h |
| Capacità del serbatoio dell'acqua |
≥20L |
| Precisione della visualizzazione dell'immagine di tipo B |
Sia l'ordinata che l'ascissa sono 2 mm |
| Precisione della ruota codice |
2 mm |
| Velocità di rilevamento dei difetti |
Max 5,0 km/h |
| Temperatura di esercizio |
-15℃～45℃ |
| Dimensione |
Le dimensioni complessive del veicolo in condizioni di lavoro sono di circa 780 mm × 290 mm × 1006 mm. |
| Peso |
Il telaio è di circa 24 kg; lo strumento a ultrasuoni è di circa 2,4 kg; la batteria dello strumento è di 830 g; il terminale operativo (tablet a tre prove) è di 730 g; il carrello dotato di 5 gruppi di sonde è di circa 1,4 kg. |
