Detettore di difetti ad ultrasuoni portatile 32:128PR

Detettore di difetti ad ultrasuoni portatile 32:128PR
Detettore di difetti ad ultrasuoni portatile 32:128PR Detettore di difetti ad ultrasuoni portatile 32:128PR Detettore di difetti ad ultrasuoni portatile 32:128PR

Grande immagine :  Detettore di difetti ad ultrasuoni portatile 32:128PR

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO,CE
Numero di modello: HPA-620
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1SET
Imballaggi particolari: in Cartone
Tempi di consegna: 5~8 giorni dopo il pagamento
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 20 set al mese
Contatto

Detettore di difetti ad ultrasuoni portatile 32:128PR

descrizione
Nome del prodotto: Rilevatore di difetti ad ultrasuoni Phased Array Modalità PA: 32:128
Display: touch screen a 10.4 pollici importare: 1 IPEX, 4 C5
GPS: SÌ Magazzinaggio: Interno: 64 GB; Esterno: flash disk USB
Evidenziare:

Detettore di difetti ad ultrasuoni portatile a serie di fasi

,

32Dettore di difetti ad ultrasuoni

,

Detettore di difetti in serie in fase con garanzia

Rilevatore di difetti a ultrasuoni a matrice phased array portatile 32:128PR



Caratteristiche:

Canali di ispezione

  • Modulo Phased Array 38:128PR
  • Scansione simultanea di TOFD e Phased Array
  • Supporta sonde a doppia matrice
  • TOFD a 2 canali; collaudo a ultrasuoni convenzionale a 2 canali

La funzionalità dell'HPA-620 offre una grande soddisfazione delle varie esigenze degli utenti.



Modulo Phased Array

  • Ispezione di saldature a testa convenzionali; Ispezione di saldature a testa convenzionali (con scansione simultanea di TOFD e Phased Array)
  • Ispezione C-scan convenzionale per piastre
  • Ispezione convenzionale di bulloni
  • Ispezione convenzionale della corrosione
  • Ispezione TKY



Modulo TOFD

  • Impostazione dei parametri della procedura; impostazione dei parametri della sonda e del cuneo

Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura inferiore, angoli inclusi del fascio.



Display

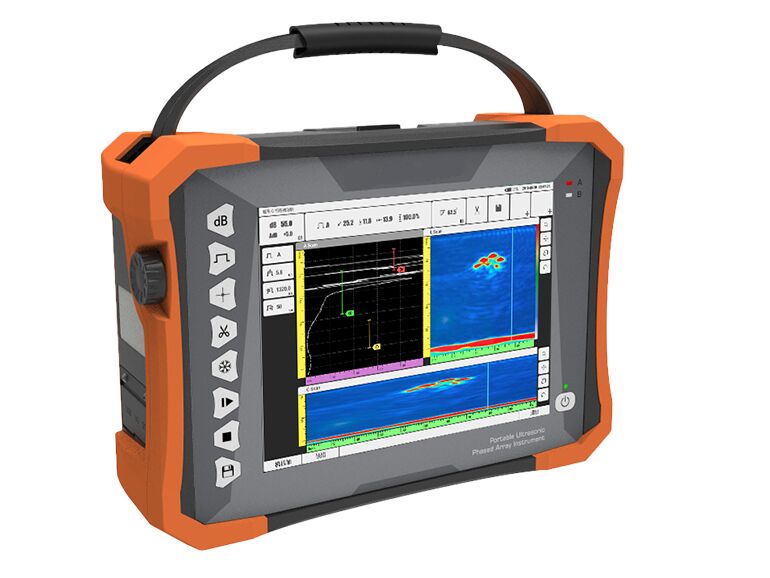

  • L'HPA-620 è dotato di uno schermo TFT industriale da 10,4 pollici, con funzionamento touch, che offre display ottimali in condizioni di forte illuminazione e all'aperto.



Progettazione della procedura

  • Offrendo modelli di simulazione del processo, l'HPA-620 può anche costruire un modello importando le dimensioni degli oggetti tramite software CAD. Personalizza il processo di ispezione dedicato degli utenti e fornisce un servizio completo per la gamma completa di soluzioni.

Parametro:

Canali
Modalità Modalità PA Modalità UT Modalità TOFD
Numero 32:128 2 2
Parametro fisico
Display Schermo touch da 10,4 pollici
Importazione 1 IPEX, 4 C5
Porte I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (può trasferire a HDMI)
WIFI
Porta encoder LEMO 1B
Porta TTL I/O
GPS Sì
Archiviazione Interna: 64 GB; Esterna: chiavetta USB
Peso 5 kg (senza batteria)
Dimensioni 350 mm × 250 mm × 130 mm
(L×P×A)
CA 100 V~240 V 50 Hz/60 Hz
CC 13,5 V
Tipo di batteria Batteria al litio
Capacità della batteria Doppia batteria, ciascuna<100 Wh
Durata della batteria ≥4,5 ore
Temperatura Intervallo di temperatura di esercizio: -10℃~40℃
Intervallo di temperatura di stoccaggio: -20℃~60℃
Grado di protezione IP IP65
UT
PRF 25 Hz~10 kHz
Tensione del trasmettitore 75 V~250 V (carico da 50Ω)
Larghezza dell'impulso 30 ns~1000 ns, con passo di 5 ns
Smorzamento 400Ω, 80Ω
Frequenza di campionamento 100 MHz
Larghezza di banda 0,5 MHz~20 MHz (-3 dB)
Guadagno 0,0 dB~110,0 dB
Eccedenza di sensibilità ≥60 dB (larghezza di banda stretta), ≥52 dB (larghezza di banda ampia) (trasduttori 2.5P20, fori a fondo piatto da 200 mmφ2)
Errore di linearità verticale ≤3%
Errore di linearità orizzontale ≤0,1%
Risoluzione ≥26 dB (2.5P20)
Gamma dinamica ≥30 dB
Filtro Passa-alto, passa-basso e banda stretta multipla
Rettifica RF (modalità TOFD), onda intera, semionda +, semionda –
Canali 2 canali
Copertura massima 10000 mm (in onda longitudinale in acciaio)
Gate A/B/G
Gate Star Gamma completa
Larghezza del gate Inizio gate a gamma completa
Soglia del gate 1~99%
Allarme Sonoro/Ottico
Punto di misurazione Anteriore/Picco
TCG 16
Phased Array
Canali 32:128
Apertura massima 32 elementi
Elementi massimi 128 elementi
Legge di focalizzazione ≥1024
Angolo di scansione -89°~89°
Calibrazione Velocità, ritardo, TCG, ACG, encoder
Volume di prova 1000 mm
Incremento minimo dell'angolo 0,1° (regolazione automatica)
Frequenza di campionamento 100 MHz, 10 bit
Rettifica Onda intera
Altezza dello schermo A-scan 800% dell'altezza dello schermo (massimo)
Guadagno analogico sintonizzabile 80 dB
PRF massimo 20 kHz
Tensione del trasmettitore 20 V~110 V (carico da 50Ω)
Tipo di impulso Onda quadra bipolare
Larghezza dell'impulso 30 ns~1000 ns, passo di 5 ns
Larghezza di banda 0,5 MHz~20 MHz (-3 dB)
Filtro Passa-alto, passa-basso, banda stretta multipla
Attivazione Encoder, basato sul tempo
Punto di misurazione Anteriore/Picco
Lettura Ampiezza; percorso del fascio; orizzontale; profondità
Risoluzione della misurazione 0,5 mm
Modalità di scansione L/S/C/D – scansione
Lunghezza della scansione ≥15 metri
Velocità di scansione ≥30 mm/s




Ambito:

Ÿ Ispezione convenzionale delle saldature

Ÿ Ispezione C-scan phased array di materiali compositi

Ÿ Ispezione di bulloni e tubi avvitati

Ÿ Ispezione di giunti in PE

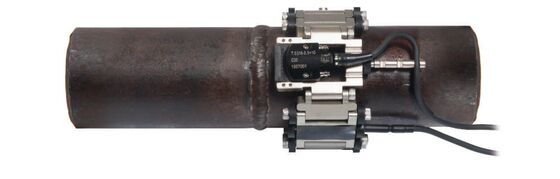

Ÿ Soluzione per l'ispezione di saldature di tubi di piccolo diametro

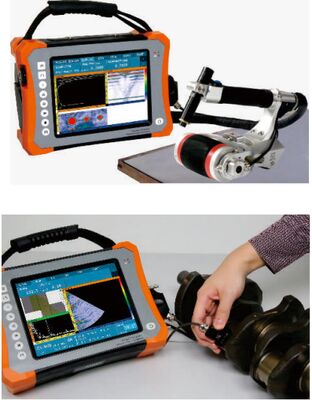

Detettore di difetti ad ultrasuoni portatile 32:128PR 0

Detettore di difetti ad ultrasuoni portatile 32:128PR 1
