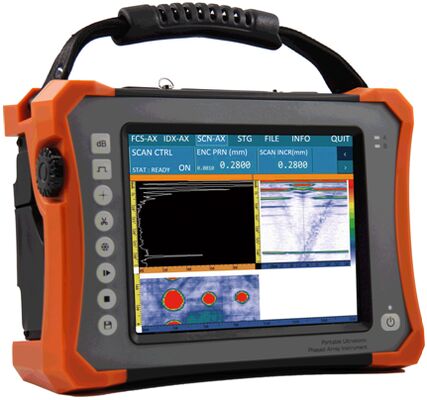

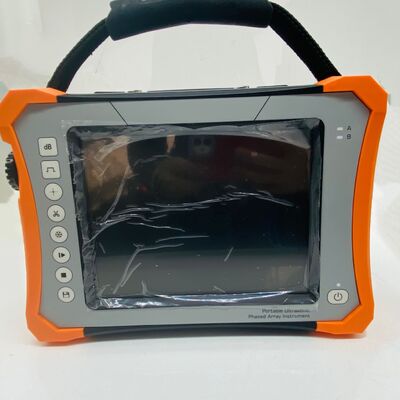

16/64 Detettore di difetti ad ultrasuoni portatile di emissione/ricezione
Introduzione
HPA-500 è un rilevatore di difetti ad ultrasuoni portatile a 64 CH originariamente sviluppato da HUATEC. È impermeabile e impermeabile all'olio, senza ventole e con touch screen.L'innovazione dei sistemi di analisi e dei metodi di ispezione, questo modello garantisce prestazioni e supporto superiori, che lo rendono tra i migliori del suo genere per un elevato rapporto C/P.
Funzione principale
★ Sistema di gestione dei file e delle voci per un collegamento flessibile tra impostazione (Focal Law & Model), taratura e ispezione
★ Configurazione modulare: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((convenzionale),
★ Modello di simulazione 3D
★ Analisi delle immagini
★ Struttura naturale della dissipazione del calore
★ Focalizzazione dinamica di profondità (DDF)
★ Filtraggio liscio
★ Touch Screen
★ Calibrazione ACG
★ Calibrazione TCG
Specificità
Configurazione del canale
| Modalità |
PA |
U.T. |
DTD |
| Canale |
16:64 |
2 |
2 |
Specificità fisica
| Visualizzazione |
Display a colori TFT da 11 pollici 800X600 |
|
Trasduttore
Portos
|
Porta del trasduttore PA a 160 pin; porta del trasduttore convenzionale Lemo-00, per T-R o T&R |

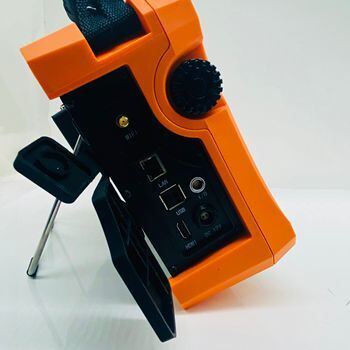

| Porti di I/O |
Porta USB2.0:2 ((qty) |
| HDMI; codificatore |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (commissione) |
| Codificatore 2D |
| Memoria |
Impianto integrato:16 GB di RAM + 4 GB di scheda Flash;SD (massimo 32 GB);
Esterno:Unità USB
|
| Peso |
3.5 kg (con 1 batteria) |
| Dimensione |
284 mm × 202 mm × 95 mm |
| Fornitore di energia |
AC:100 ∼240V,50 ∼60Hz;DC:12V |
| Caricamento |
(batteria) all'interno o individualmente |
| Durata della batteria |
6 ore |
| Potenza di lavoro |
24W |
| Lingua |
Inglese |
|
Temperatura
Condizioni
|
Ambiente: -20°C-50°C
Conservazione: -20°C ∼60°C
|
| IP |
Protezione IP54 |
Specifica delle prestazioni
| Modalità |
PA |
U.T. |
DTD |
| PRF |
50 Hz ∼ 10 kHz |
50 Hz ⋅ 5 kHz |
50 Hz ⋅ 5 kHz |
| Voltaggio |
Bipolare,
± 45 ± 100 V,
con 5V per passo
|
Ondata quadrata negativa, -75V-250V, con 25V per passo |
Ondata quadrata negativa, -75V-250V, con 25V per passo |
| Larghezza dell'impulso |
20ns 800ns,
con 5 ns per passo
|
20 ‰ 800 ns, con 5 ns per passo |
20 ‰ 800 ns, con 5 ns per passo |
| Ammorbidimento |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Tasso di campionamento |
125 MHz |
200 MHz |
200 MHz |
| Precisione di ritardo |
2.5ns |
N/A |
N/A |
| Rx Ritardo |
0 ¢ 40 us |
N/A |
N/A |
| Larghezza di banda |
0.5MHz19MHz |
0.5MHz15MHz |
0.5MHz15MHz |
| Guadagno |
00,080dB |
0.0·110.0dB |
0.0·110.0dB |
| Filtro |
00,5-9,6 MHz,20,5-12,9 MHz,
3.8-19MHz facoltativo
|
banda larga, banda stretta |
banda larga, banda stretta |
| Rettifica |
FW |
FW |
RF |
| Rifiuto |
0~80% |
0~80% |
0~80% |
| Modalità di scansione |
A/L/S/C |
A |
A/D |
| Innesco |
Codatore |
N/A |
Codatore |
| Linea di scansione |
Max. 128 |
N/A |
N/A |
| Sbalzo |
L-scan:-89°+89°
S-scan:-89°+89°
|
N/A |
N/A |
| Smart-Cal |
Velocità/ritardo/ACG/TCG/encoder |
DAC/DGS |
Ritardo/valore X/PCS/
Wave/Encoder
|
| Distanza |
00,01 mm,
min 1 mm
|
0.0 ‰ 2000 mm |
0.0 ‰ 2000 mm |
|
Visualizzazione del ritardo
(massimo)
|
1000 mm |
2000 mm |
2000 mm |
|
Cambiamento di impulso
(massimo)
|
N/A |
2000 mm |
2000 mm |
| Unità |
mm |
mm |
mm |
| Porta |
A/B |
A/B |
A/B |
| Avvio della porta |
Disponibile nella gamma |
Disponibile nella gamma |
Disponibile nella gamma |
| Larghezza della porta |
Disponibile nella gamma |
Disponibile nella gamma |
Disponibile nella gamma |
| Limita di accesso |
0-100% |
5-95% |
0-100% |
| Segnale di allarme |
Buzzer / LED |
Buzzer / LED |
Buzzer / LED |
| Spotting |
Crest / Flanco |
Crest / Flanco |
Crest / Flanco |
| Rilevazione |
Amp/Path/
Orizzontale/profondità
|
Amp/Path
/orizzontale/profondità
|
Amp/Path
/orizzontale/profondità
|
| Risoluzione |
0.5 mm |
0.1 mm |
0.1 mm |
Applicazione
- Coiute saldate comuni o speciali di strutture in acciaio, caldaie, recipienti a pressione, condotte, infrastrutture di energia nucleare, imbarcazioni navali, serbatoi di olio, tubi di etilene, ecc.
- Sette di ruote e assi di locomotive.
- Leghe di alluminio per le spalle e per il legame dei materiali compositi utilizzati nell'industria aerospaziale.
- Lame e bulloni utilizzati nell'industria elettrica.
- Casi in cui non c'è spazio sufficiente per il movimento durante l'ispezione; Casi in cui si preferisce l'UT convenzionale.
Dettagli dell'imballaggio
HPA-500 1pc
Probe PAUT 1pc
2 pezzi.
UT Normal Probe 2.5P20 1pc
UT angolo di sonda 2.5P13 × 13 60°1pc
Cable di sonda UT LEMO 00-BNC 2pcs
Batteria agli ioni di litio 1pc
Caricatore 1pc
Convertitore di potenza 1pc
Cavo HDMI 1pc
Cavo crossover 1pc
Allen Wrench (S2.5) 1pc
Valigia per strumenti 1pc
Disco USB (8G) 1 pc
Manuale utente 1pc
Certificato 1pc
Accessori opzionali
Probe TOFD 5MHz 6mm/7,5MHz 3mm/
Cuneo TOFD 60°w/chiodo antiusura, 70°w/chiodo antiusura
TOFD Cuneo R100 superficie curva R100/0°
Cable di sonda TOFD LEMO 00-LEMO 00
Scanner TOFD non parallelo
Scanner per la matrice in fase
Estensione del cavo di codifica
Altre chiavi Allen per TOFD
Altre sonde/cune per la serie in fase e la TOFD
Blocco di taratura
