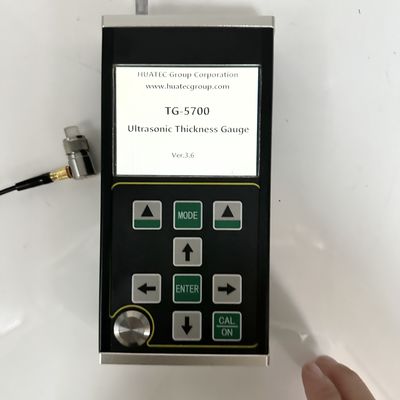

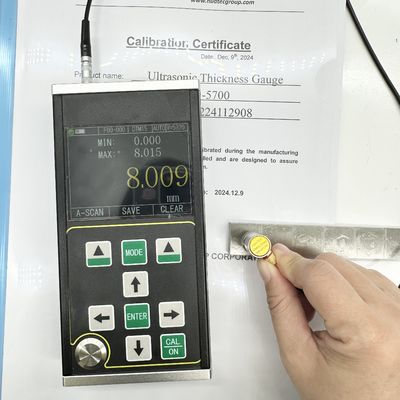

TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B

TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B
TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B

Grande immagine :  TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: ISO, CE, GOST
Numero di modello: TG-5700
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Contatto

TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con precisione di 0,001 mm e scansione A/B

descrizione
Tipo di sonda: Sonde a cristallo singolo / sonda a cristallo doppio

TG-5700 Massimetro di spessore ad ultrasuoni ad alta precisione
Visualizzazione del prodotto

Il TG-5700 è un misuratore di spessore ad ultrasuoni digitale di alta precisione portatile di nuova generazione dotato di funzionalità di scansione A/B.Utilizzo del principio di riflessione d'impulso della misurazione dello spessore ad ultrasuoni, questo strumento è progettato per materiali in cui le onde ultrasonore si propagano a velocità costante e riflettono dalle superfici posteriori.15 mm (acciaio), offre una precisione eccezionale per applicazioni industriali.

Questo strumento misura con precisione le piastre e i componenti lavorati, monitorando l'assottigliamento indotto dalla corrosione nei tubi e nei recipienti a pressione all'interno delle attrezzature di produzione.chimica, metallurgia, costruzione navale, aerospaziale e energetica.

Conforme alle specifiche di taratura per misuratori di spessore ad ultrasuoni (JJF 1126-2004).

Caratteristiche chiave
  • Modalità di visualizzazione A-scan, B-scan e numerico
  • Ampia gamma di misura con la tecnologia unica "multiple echo" per parti ultra sottili (acciaio minimo 0,15 mm)
  • Misurazione ad alta precisione con risoluzione fino a 0,001 mm e risoluzione di ripetizione di ±0,002 mm
  • Rivestimento penetrante e misurazione eco-eco per materiali con strati di vernice e rivestimenti superficiali
  • modalità di misurazione multiple: MB-E, E-E, ME-E per i pezzi convenzionali; modalità THIN per le parti sottili
  • Modi numerici: spessore convenzionale, differenza/tasso di riduzione e valore massimo
  • Moduli di guadagno doppio: controllo automatico e manuale del guadagno
  • Impostazioni di spegnimento manuale e automatico con funzione di risparmio energetico
  • Supporta varie sonde tra cui doppio cristallo e singolo cristallo, fino a 20MHz ad alta frequenza
  • Capacità di stoccaggio di massa: 100 000 valori di spessore, 500 forme d'onda A-scan, 500 forme d'onda B-scan
  • 3Display TFT-LCD a colori da 0,5 pollici con risoluzione 320x240 QVGA
  • Metodi di taratura multipli: taratura a un punto, a più punti e manuale
  • Conversione di unità metriche/imperiali (mm/pollice)
  • Interfaccia in lingua inglese
Materiali applicabili

Adatto per misurare lo spessore dei metalli (acciaio, ghisa, alluminio, rame), della plastica, della ceramica, del vetro, della resina, della fibra di vetro e di altri conduttori ultrasonici.

Principio di misura

La misurazione dello spessore ad ultrasuoni funziona in modo simile alla misurazione delle onde luminose.riflette dall'interfaccia del materiale verso la sondaLo spessore del materiale è determinato misurando con precisione il tempo di propagazione degli ultrasuoni attraverso il materiale.

Specifiche tecniche

Nota: la società si riserva il diritto di apportare modifiche tecniche senza preavviso.

Parametro Specificità
Tipo di sonda Sonda a cristallo singolo / sonda a cristallo doppio
Distanza di misura (acciaio 45#) 0.15 mm - 1800 mm
Stabilità dell'indicazione La tecnologia a incrocio zero e l'eco multipla garantiscono che la misurazione dello spessore non sia influenzata dalla forza dell'eco, dal coefficiente di attenuazione del materiale, dal guadagno e dall'altezza del cancello
Frequenza di misura 4Hz, 8Hz, 16Hz
Risoluzione 0.1mm, 0.01mm, 0.001mm
Accuratezza 0.001 mm
Generatore di impulsi Emissioni d'onda quadrata negativa con abbinamento automatico della larghezza dell'impulso e della tensione
Intervallo di velocità del suono 400-19999 m/s
Blocco di taratura 4 mm (acciaio)
Disattivazione automatica 5 minuti, 10 minuti, 20 minuti, o spegnimento manuale
Calibrazione della sonda Calibrazione in un punto, calibrazione in più punti
Guadagno Controllo automatico della forza, controllo manuale della forza
Intervallo di guadagno 0-70dB
Modalità di rilevamento Frequenza radio (RF), Mezza onda positiva (POS), Mezza onda negativa (NEG), Full wave (FULL)
Modalità di misura MB-E, E-E, ME-E, THIN
Modalità numerica Valore dello spessore, differenza/tasso di riduzione, valore massimo/minimo
Modalità A-scan Disponibile
Modalità di scansione B Disponibile
Indicazione dell'accoppiamento Disponibile
Indicazione della batteria Disponibile
Lingua Inglese
Unità mm/pollice
Operazione del menu Disponibile
Funzione del software Impostazione del gate dinamico, Blanking, Echo blanking, Echo freezing, Echo translation and scaling
Funzione di archiviazione 100,000 valori di spessore (100 gruppi, 1000 ciascuno), 500 forme d'onda di scansione A, 500 forme d'onda di scansione B
Aggiornamento del programma host Disponibile
Visualizzazione 3.5" schermo TFT-LCD a colori QVGA (320×240)
Trasmissione dei dati Comunicazione seriale RS-232 e USB
Temperatura di funzionamento -10°C a +50°C (requisiti particolari: -20°C)
Voltaggio di funzionamento Quattro batterie AA a bassa tensione
Dimensione generale 204 x 100 x 36 (mm)
Peso totale 310 g (senza batteria)
Batteria 4 batterie AA a secco
Fornitura standard
  • Unità principale TG-5700 - 1pc
  • 2.5M Φ20 trasduttore a singolo elemento (intervallo di prova 4-1800 mm) - 1pc
  • Bottiglia di piante di accoppiamento - 1pc
  • Cassa da trasporto - 1pc
  • Manuale d'uso - 1pc
  • Certificato di taratura - 1pc
Accessori opzionali

Diverse sonde con diverse frequenze, singola sonda 8mm/10mm/12mm, sonde di spessore a ultrasuoni TR, blocchi di passo a cuneo e software di dati PC.

Tipo di sonda Frequenza Dimensione Distanza
TS400 Sonde a doppio cristallo 10 MHz 5 mm 0.5-50 mm
TS500 Sonda a doppio cristallo 5 MHz 5 mm 1.0-65 mm
TS510 Sonda a doppio cristallo 5 MHz 10 mm 1.0-500 mm
DTM15 Sonda a cristallo singolo 15 MHz 6 mm 0.15-22,5 mm
DTM7.5 Sonda a cristallo singolo 7.5MHz 6 mm 0.5-22.5 mm
DTM10 Sonda a cristallo singolo 10 MHz 6 mm 0.3-22.5 mm
DTM5 Sonda a cristallo singolo 5 MHz 6 mm 1.0-22,5 mm
BD510 Sonde a cristallo singolo 10 MHz 10 mm 1-1000 mm
BD212 Sonde a cristallo singolo 2MHz 12 mm 4-1800 mm
Cavo di sonda a doppia cristallina
Cavo di sonda a cristallo singolo
Imballaggio

Confezione standard per l'esportazione, cantone, confezioni personalizzate su richiesta.
