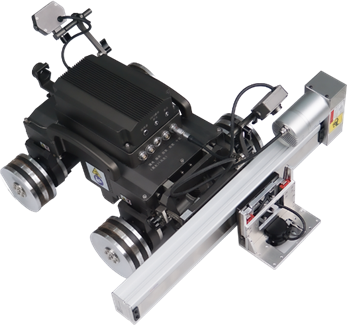

TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System con precisione di 0,04 mm e gamma da 2 a 120 mm per l'acciaio

Il sistema di misurazione dello spessore della corrosione C-scan con cingolo magnetico TG-M704 consente il rilevamento rapido della corrosione dello spessore delle pareti ad alta quota tramite telecomando. Questo sistema innovativo elimina la necessità di impalcature, lucidatura superficiale degli strati anticorrosione e applicazione di accoppianti.

• Utilizza ruote magnetiche permanenti ad alta resistenza in terre rare per un fissaggio sicuro: non cadrà nemmeno in caso di interruzione di corrente
• Esegue movimenti multi-atteggiamento orizzontali, verticali e invertiti su componenti ferromagnetici
• Dotato di sonda di misurazione dello spessore ad ultrasuoni elettromagnetica per un rapido screening e localizzazione della corrosione
• La scansione intensiva e accurata delle aree sospette di corrosione quantifica la corrosione delle pareti
• Display di scansione standard A, B e C per un'analisi completa dello spessore
• Videocamera integrata per il monitoraggio della superficie ispezionabile in tempo reale
• Funzionamento tramite telecomando con tracce di scansione preimpostate per la scansione automatizzata

• Doppia fotocamera integrata per la visione anteriore e posterioreper il monitoraggio in tempo reale e il controllo della traiettoria
• Forte aspirazione magnetica con capacità di carico pesante(fino a 16 kg di carico con movimento verticale verso l'alto)
• Posture di movimento multiple: funzionamento verticale, orizzontale, inclinato e invertito
• Elevata precisione di movimento con trazione integrale a quattro motori e rilevamento dei passi programmato a livello millimetrico
• Design compatto con raggio di sterzata ridotto per una facile manovrabilità
• Guida orientata al movimento con videosorveglianza macro
• Posizionamento a distanza (errore ≤30 mm) con marcatura dei difetti opzionale
• Il meccanismo di bloccaggio della scansione professionale garantisce la stabilità della corsa e l'accoppiamento della sonda
• Elevata sicurezza elettrica con cavi speciali, spine antideflagranti e protezione dalle perdite
• Scatola protettiva sigillata per EAMT e moduli di circuito

• Host: CPU ≥ i5/4GHz quad-core, display HD da 10,6" ad alta luminosità, disco rigido ad alta velocità da 500 GB, protezione IPX3
• Cavo di controllo: 30 m (personalizzabile ≤50 m)
• Percorsi di movimento: modelli di scansione lineare, a zigzag e ad arco
• Movimento longitudinale: velocità di passo 5~200mm/s, capacità di attraversamento barriera ≤4mm
• Staffa C-scan: corsa totale 300 mm (personalizzabile), velocità 0-80 mm/s
• Raggio minimo di curvatura della superficie: ≥0,75 m (nessuna altezza residua), ≥1,5 m (con cordoni di saldatura)
• Corpo del cingolo: 350×330×230 mm, peso 17 kg, passa attraverso fori Φ450 mm
• Controller: 220×145×60 mm, display touch da 3,5", peso 0,4 kg
• Video: doppia fotocamera, risoluzione 3 milioni di pixel/2304×1296
• Alimentazione: CA 100~240 V, 50/60 Hz, consumo ≤ 200 VA
• Condizioni operative: -10℃~+50℃, Umidità ≤85% RH

• Non è necessaria alcuna lucidatura della superficie: penetra nel rivestimento anticorrosivo e nella ruggine senza accoppiante
• Misurazione dello spessore tramite rivestimenti superficiali fino a 4mm di spessore
• Non perpendicolarità di misurazione fino a ±25° per il posizionamento flessibile della sonda
• Diversi formati di visualizzazione: valori digitali, A-scan, B-scan basato sul tempo e B-scan basato sulla distanza
• Algoritmo intelligente esperto con tre modalità di misurazione dello spessore
• Database integrato della velocità delle onde di taglio del materiale con valori personalizzabili

• Precisione della misurazione dello spessore: 0,04 mm
• Campo di misurazione: 2~120 mm (acciaio)
• Distanza di lavoro/sollevamento: ≤4 mm
• Non perpendicolarità: ±25°
• Intervallo di velocità del suono: 1000~9999 m/s, incremento di regolazione 1 m/s
• Funzione cancello: cancello automatico, cancello singolo manuale, cancello doppio manuale
• Sonda ecografica elettromagnetica: aspirazione magnetica ≤15N, Φ30×44mm, peso ≤80g
• Temperatura di funzionamento: -10~+50℃

• Visualizzazione simultaneadei risultati della scansione di spessore, A, B e C
• Generazione diretta di record di test conelenchi di valori di spessoreper l'analisi dei dati
• Compatibile con i sistemi operativi (32/64 bit).
