TG-5700 Massimetro di spessore ad ultrasuoni ad alta precisione
Il TG-5700 è un misuratore di spessore ad ultrasuoni digitale di alta precisione portatile di nuova generazione dotato di funzionalità di scansione A/B.Utilizzo del principio di riflessione d'impulso della misurazione dello spessore ad ultrasuoni, offre una precisione eccezionale con una risoluzione di misurazione di 0,001 mm e un raggio fino a 0,15 mm (acciaio).

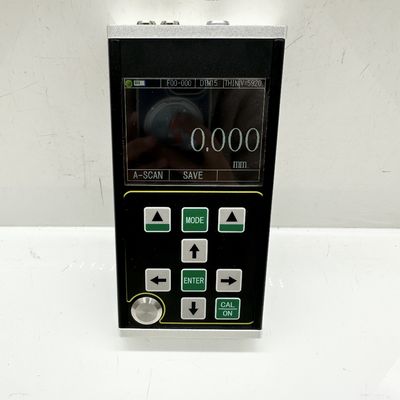

Visualizzazione del prodotto
Questo strumento avanzato misura con precisione le piastre e i componenti lavorati, monitorando l'assottigliamento indotto dalla corrosione nei tubi e nei vasi a pressione durante il servizio.metallurgia, industria navale, aerospaziale ed energetica.
Principali caratteristiche funzionali
- Modalità di visualizzazione multiple: A-scan, B-scan e visualizzazione numerica
- Ampia gamma di misura con la tecnologia unica "multiple echo" per parti ultra sottili (acciaio minimo 0,15 mm)
- Misurazione ad alta precisione con risoluzione fino a 0,001 mm e risoluzione di ripetizione di ±0,002 mm
- Per i materiali con vernice e rivestimenti superficiali, rivestimento penetrante e misurazione eco-eco
- modalità di misurazione multiple: MB-E, E-E, ME-E per i pezzi convenzionali; modalità THIN per le parti sottili
- Modi numerici: spessore convenzionale, differenza/tasso di riduzione e modalità di valore massimo
- Moduli di guadagno doppio: controllo automatico e manuale del guadagno
- Funzione di risparmio energetico con impostazioni di spegnimento manuale/automatico
- Supporta varie sonde tra cui doppio cristallo e singolo cristallo, fino a 20MHz ad alta frequenza
- Capacità di stoccaggio di massa: 100 000 valori di spessore, 500 forme d'onda A-scan, 500 forme d'onda B-scan
- 3Display TFT-LCD a colori da 0,5 pollici con risoluzione 320x240 QVGA
- Metodi di taratura multipli: taratura a un punto, a più punti e manuale
- Conversione di unità metriche/imperiali e supporto della lingua inglese
Materiali applicabili
Adatto per misurare lo spessore dei metalli (acciaio, ghisa, alluminio, rame), della plastica, della ceramica, del vetro, della resina, della fibra di vetro e di altri conduttori ultrasonici.
Principi fondamentali
La misurazione dello spessore ultrasonico funziona in modo simile alla misurazione delle onde luminose.Lo spessore del materiale è determinato misurando con precisione il tempo di propagazione degli ultrasuoni attraverso il materiale.
Parametri delle specifiche
Nota: la società si riserva il diritto di apportare modifiche tecniche senza preavviso.
| Parametro |
TG-5700 Specifiche |
| Tipo di sonda |
Sonda a cristallo singolo / sonda a cristallo doppio |
| Distanza di misura (acciaio 45#) |
0.15 mm - 1800 mm |
| Stabilità dell'indicazione |
Tecnologia a incrocio zero e eco multiplo per elevata stabilità e affidabilità |
| Frequenza di misura |
4Hz, 8Hz, 16Hz |
| Risoluzione |
0.1mm, 0.01mm, 0.001mm |
| Accuratezza |
0.001 mm |
| Generatore di impulsi |
Emissioni di onde quadrate negative con abbinamento automatico delle sonde |
| Intervallo di velocità del suono |
400-19999 m/s |
| Blocco di taratura |
4 mm (acciaio) |
| Disattivazione automatica |
5 minuti, 10 minuti, 20 minuti, o spegnimento manuale |
| Calibrazione della sonda |
Calibrazione in un punto, calibrazione in più punti |
| Guadagno |
Controllo automatico del guadagno, controllo manuale del guadagno (0-70dB) |
| Modalità di rilevamento |
Frequenza radio (RF), mezza onda positiva (POS), mezza onda negativa (NEG), onda completa (FULL) |
| Modalità di misura |
MB-E, E-E (rivestimento di penetrazione), ME-E (eco multiplo), THIN (parete sottile) |
| Modalità numerica |
Valore dello spessore, differenza/tasso di riduzione, valore massimo/minimo |
| Modalità di scansione A |
Disponibile |
| Modalità di scansione B |
Disponibile |
| Indicazione dell'accoppiamento |
Disponibile |
| Indicazione della batteria |
Disponibile |
| Lingua |
Inglese |
| Unità |
mm/pollice |
| Operazione del menu |
Disponibile |
| Funzione software |
Impostazione dinamica del gate, blocco, blocco dell'eco, blocco dell'eco, traduzione e scalazione |
| Funzione di stoccaggio |
100,000 valori di spessore (100 gruppi), 500 forme d'onda di scansione A, 500 forme d'onda di scansione B |
| Aggiornamento del programma host |
Disponibile |
| Visualizzazione |
3.5" schermo TFT-LCD a colori QVGA (320×240) |
| Trasmissione dei dati |
Comunicazione seriale RS-232 e USB |
| Temperatura di funzionamento |
-10°C a +50°C (requisiti particolari: -20°C) |
| tensione di funzionamento |
Quattro batterie AA a bassa tensione |
| Dimensione globale |
204 x 100 x 36 (mm) |
| Peso totale |
310 g (senza batteria) |
| Batteria |
4 batterie AA a secco |

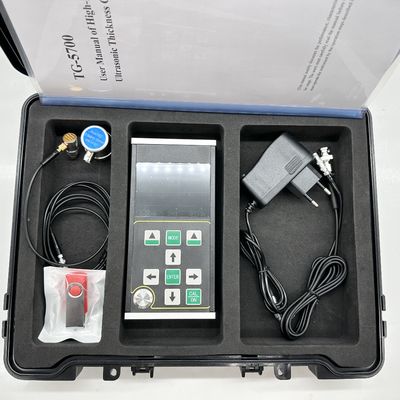

Fornitura standard
- Unità principale TG-5700 - 1pc
- 2.5M Φ20 trasduttore a singolo elemento (intervallo di prova 4-1800 mm) - 1pc
- Bottiglia di piante di accoppiamento - 1pc
- Cassa da trasporto - 1pc
- Manuale d'uso - 1pc
- Certificato di taratura - 1pc
Accessori opzionali
- Diverse sonde con frequenza diversa, singola sonda 8mm/10mm/12mm e sonde di spessore a ultrasuoni TR
- Diversi blocchi di cuneo a passo
- Software per PC Data
Imballaggio
Pacco standard di esportazione, cantone
Sonde facoltative
| Modello di sonda |
Frequenza |
Dimensione |
Distanza |
| TS400 Sonde a doppio cristallo |
10 MHz |
5 mm |
0.5-50 mm |
| TS500 Sonda a doppio cristallo |
5 MHz |
5 mm |
1.0-65 mm |
| TS510 Sonda a doppio cristallo |
5 MHz |
10 mm |
1.0-500 mm |
| DTM15 Sonda a cristallo singolo |
15 MHz |
6 mm |
0.15-22,5 mm |
| DTM7.5 Sonda a cristallo singolo |
7.5MHz |
6 mm |
0.5-22.5 mm |
| DTM10 Sonda a cristallo singolo |
10 MHz |
6 mm |
0.3-22.5 mm |
| DTM5 Sonda a cristallo singolo |
5 MHz |
6 mm |
1.0-22,5 mm |
| BD510 Sonde a cristallo singolo |
10 MHz |
10 mm |
1-1000 mm |
| BD212 Sonde a cristallo singolo |
2MHz |
12 mm |
4-1800 mm |
| Cavo di sonda a doppia cristallina |
- |
| Cavo di sonda a cristallo singolo |
- |
