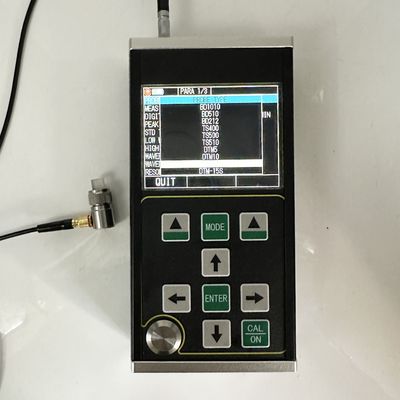

TG-5700 Massometro di spessore ad ultrasuoni ad alta precisione con modalità di scansione A/B e risoluzione di 0,001 mm

TG-5700 è un nuovo tipo di misura dello spessore ad ultrasuoni digitale di alta precisione portatile con scansione A/B. Adotta il principio della misura dello spessore ad ultrasuoni basato sulla riflessione d'impulso.È adatto per la misurazione dello spessore del materiale che può fare onda ultrasonica propagarsi in esso a una velocità costante e ottenere il riflesso dalla sua parte posterioreLa risoluzione di misura è di 0,001 mm e l'intervallo di misura è sottile come 0,15 mm (acciaio).

Questo prodotto è in grado di misurare con precisione le piastre e le parti lavorate, ma può anche monitorare il grado di diradamento dei tubi e dei recipienti a pressione nelle attrezzature di produzione dopo la corrosione durante l'uso.Può essere utilizzato nel petrolio, industria chimica, metallurgia, costruzione navale, aerospaziale, energia e altri settori.

Questo prodotto è conforme alle seguenti norme: Specifica di taratura per misuratore di spessore ad ultrasuoni (JJF 1126-2004).

• Questo prodotto ha modalità A-scan, modalità B-scan e modalità numerico
• L'intervallo di misura è ampio e viene adottata l'unica tecnologia "multiple echo" per realizzare la misurazione di parti ultra sottili, con uno spessore minimo di misura di 0,15 mm (acciaio)
• Questo prodotto può misurare lo spessore con alta precisione e la risoluzione massima di misura può raggiungere 0,001 mm; La risoluzione di ripetizione può raggiungere ± 0,002 mm
• Ha le funzioni di rivestimento penetrante ed eco a misurazione dell'eco, che viene utilizzato per misurare materiali con strato di vernice e rivestimento sulla superficie
• Modalità di misurazione multiple: modalità mb-e, E-E e me-e soddisfano la misurazione di pezzi di spessore convenzionale; modalità sottile consente la misurazione di parti sottili
• Le modalità numeriche includono: modalità di valore di spessore convenzionale, modalità di differenza/tasso di riduzione e modalità di valore massimo
• Due modalità di guadagno: guadagno automatico / guadagno manuale
• Può essere impostato lo spegnimento manuale e quello automatico, con funzione di risparmio energetico
• Supporta una varietà di sonde, tra cui doppia sonda cristallina e singola sonda cristallina, e supporta fino a 20MHz sonda ad alta frequenza
• Supporta l'archiviazione di massa e può memorizzare contemporaneamente 100000 valori di spessore, 500 gruppi di forme d'onda A-scan e 500 gruppi di forme d'onda B-scan
• Grande display TFT-LCD a colori da 3,5 pollici con risoluzione ad alta definizione (QVGA) 320x240
• Dispone di una varietà di metodi di taratura, supporta la taratura a un punto, la taratura a più punti e le modalità di taratura manuale,e può calibrare la velocità del suono e la posizione di sonda zero allo stesso tempoSupporta la correzione del percorso V della sonda a doppio cristallo
• Supporta la conversione del sistema metrico e britannico; può passare tra unità millimetriche e pollici
• Supporta la visualizzazione in inglese

È adatto per misurare lo spessore di metalli (come acciaio, ghisa, alluminio, rame, ecc.), materie plastiche, ceramiche, vetro, resina, fibra di vetro e altri buoni conduttori ad ultrasuoni.

Il principio della misurazione dello spessore ultrasonico è simile a quello della misurazione delle onde luminose.Quando raggiunge l'interfaccia del materialeLo spessore del materiale misurato è determinato misurando con precisione il tempo di propagazione ultrasonora nel materiale.

Nota: la società si riserva il diritto di apportare modifiche tecniche senza preavviso.

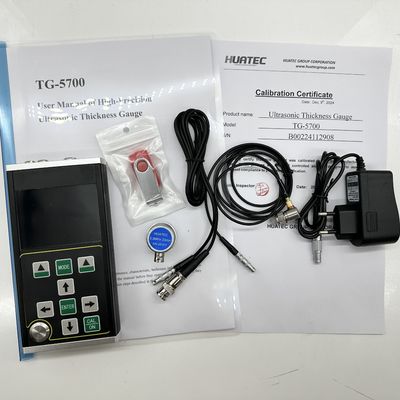

• Unità principale TG-5700 - 1pc
• 2.5M Φ20 trasduttore a singolo elemento, gamma di prova 4-1800mm - 1pc
• Bottiglia di piante di accoppiamento - 1pc
• Cassa da trasporto - 1pc
• Manuale d'uso - 1pc
• Certificato di taratura - 1pc

• Diverse sonde con frequenza diversa, singola sonda 8mm/10mm/12mm e sonde di spessore a ultrasuoni TR
• Diversi blocchi di cuneo a passo
• Software per PC Data

Imballaggio: imballaggio standard per l'esportazione, cantone
