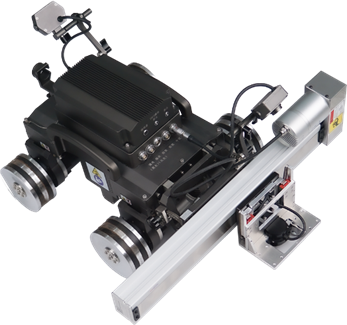

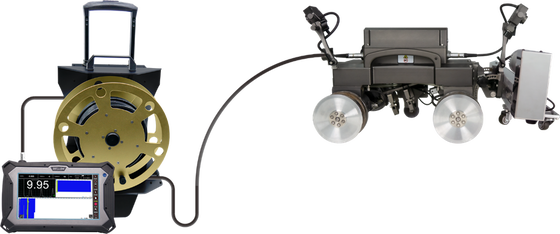

TG-M704 Magnetic Crawler C-scan Corrosion Thickness Measurement System con telecomando e ruota magnetica permanente ad alta resistenza senza necessità di impalcature

Questo sistema avanzato consente il rilevamento rapido della corrosione dello spessore delle pareti ad alta quota tramite controllo remoto, eliminando la necessità di impalcature, lucidatura superficiale degli strati anticorrosione o qualsiasi accoppiante.

• Utilizza ruote magnetiche permanenti ad alta resistenza in terre rare per un fissaggio sicuro: non cadrà nemmeno in caso di interruzione di corrente
• Esegue movimenti multi-atteggiamento orizzontali, verticali e invertiti su superfici ferromagnetiche
• Dotato di sonda di misurazione dello spessore ad ultrasuoni elettromagnetica per un rapido screening e localizzazione della corrosione
• La scansione intensiva e accurata delle aree sospette di corrosione quantifica la corrosione delle pareti
• Display di scansione standard A, B e C per un'analisi completa dello spessore
• Videocamera integrata per il monitoraggio dell'ispezione delle superfici in tempo reale
• Funzionamento tramite telecomando con tracce di scansione preimpostate per la scansione automatizzata

• Doppia fotocamera integrata per la visione anteriore e posterioreper il monitoraggio in tempo reale
• Forte aspirazione magnetica con capacità di carico verticale verso l'alto fino a 16 kg
• Posture di movimento multiple: verticale, orizzontale, inclinata e invertita
• Elevata precisione di movimento con rilevamento dei passi programmato a livello millimetrico
• Design compatto con raggio di sterzata ridotto per la manovrabilità
• Posizionamento a distanza (errore ≤30 mm) con marcatura dei difetti opzionale
• Il meccanismo di bloccaggio della scansione professionale garantisce una corsa stabile e un accoppiamento della sonda
• La scatola protettiva sigillata impedisce l'ingresso di acqua, limatura di ferro e corpi estranei

• Host: CPU ≥ i5/4GHz quad-core, display HD da 10,6" ad alta luminosità
• Cavo di controllo: 30 m (personalizzabile ≤50 m)
• Movimento longitudinale: velocità di passo 5~200mm/s, attraversamento barriera ≤4mm
• Staffa C-scan: corsa totale 300 mm (personalizzabile), velocità 0-80 mm/s
• Raggio minimo di curvatura della superficie: ≥0,75 m (nessuna altezza residua), ≥1,5 m (con cordoni di saldatura)
• Corpo del cingolo: L350×W330×H230mm, peso ~17kg, passa attraverso fori Φ450mm
• Monitoraggio video: doppia fotocamera da 3 milioni di pixel
• Temperatura operativa: da -10 ℃ a +50 ℃, umidità ≤85% RH

• Non è necessaria alcuna lucidatura della superficie: penetra nel rivestimento anticorrosivo e nella ruggine
• Nessun accoppiatore necessario per il funzionamento
• Penetra nei rivestimenti superficiali fino a 4 mm di spessore
• Non perpendicolarità di misura fino a ±25°
• Diversi formati di visualizzazione: valori digitali, A-scan, B-scan basato sul tempo, B-scan basato sulla distanza
• Algoritmo intelligente con modalità di misurazione automatica, a porta singola e a doppia porta

• Precisione della misurazione dello spessore: 0,04 mm
• Campo di misurazione: 2~120 mm (acciaio)
• Distanza di lavoro/sollevamento: ≤4 mm
• Intervallo di velocità del suono: 1000~9999 m/s
• Sonda EMAT: circolare Φ30×44mm, peso ≤80g
• Temperatura di funzionamento: -10~+50℃

• Visualizzazione simultaneadi spessore, risultati della scansione A, B, C
• Generazione diretta di record di test conelenchi di valori di spessoreper l'analisi dei dati
• Compatibile con i sistemi operativi
