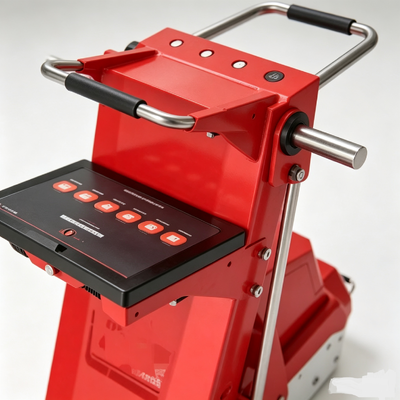

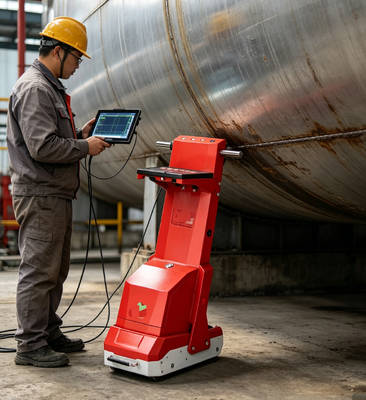

HMFL-M900 Carrello per Rilevamento Perdite di Flusso Magnetico per Fondi di Serbatoio Larghezza di Scansione 300mm Macchina per Test di Corrosione TMR NDT

2.1 Indicatori delle prestazioni dell'host di sistema:

2.1.1 Display host 12,1 pollici con touch screen industriale capacitivo all-in-one, CPU Intel Core I7, memoria DDR3 da 8 GB, unità a stato solido da 128 GB, confezione in alluminio magnesio ultra-sottile,sistema di raffreddamento senza ventilatore, senza memorizzazione di parti in movimento, scambio di dati e trasmissione di segnali utilizzando l'interfaccia USB;

2.1.2 ha la funzione di visualizzare in tempo reale il livello della batteria;

2.1.3 i dati possono essere memorizzati e riprodotti;

2.1.4 Tempo di funzionamento della batteria: una batteria da 12 V a 33 Ah può garantire un funzionamento continuo per 10 ore.

2.2. Indicatori delle prestazioni dell'unità di rilevamento dell'eccitazione:

2.2.1 Principio di funzionamento: prova integrata non distruttiva delle perdite di flusso magnetico, acquisizione e elaborazione dei segnali di perdite di flusso magnetico e analisi intelligente dei dati;

2.2.2 Metodo di magnetizzazione: magnetizzazione da magnete permanente al boro di ferro neodimio;

Lo strumento ha 96 canali di ingresso del segnale.

★2.2.4 larghezza di scansione 300 mm;

★2.2.5 Spessore di prova:6-20 mm,

2.2.6 in grado di penetrare materiali non ferromagnetici di 6 mm;

2.2.7 L'unità di rilevamento del canale di eccitazione adotta la tecnologia della magnetoresistenza tunnel (TMR) per rilevare i segnali magnetici di perdita.I sensori magnetici TMR hanno una sensibilità 5-6 volte superiore, eccellente stabilità termica e elevato rapporto segnale/rumore;

2.2.8 la distanza tra le serie di sensori magnetici è di 10 mm e l'encoder di spostamento raccoglie i dati ogni 1,5 mm di movimento;

★2.2.9 Sensibilità di rilevamento: riduzione dello spessore della parete del 20% (spessore: 6-16 mm)

riduzione dello spessore della parete del 40% (spessore 16,5-20 mm);

★2.2.10 ha la capacità di individuare rapidamente i singoli difetti, con una precisione di posizionamento di≤5 mm;

★2.2.11 ha la capacità di distinguere i difetti di corrosione sulle superfici superiori e inferiori,e può determinare la distribuzione della posizione e la dimensione della corrosione sulle superfici superiore e inferiore della piastra di fondo del serbatoio.

2.3 Indicatori delle prestazioni dell'unità motrice

2.3.1 Modalità di azionamento: 200 W di corrente continua senza spazzolemotoreper la guida o può essere liberamente passata alla guida manuale;

2.3.2 Il sistema di azionamento motore ha una funzione di regolazione della velocità, che può regolare la velocità in base alle esigenze di ciascun operatore, riducendo l'intensità del lavoro degli operatori;

2.3.3 Velocità di rilevamento: la velocità può essere regolata da 0 a 0,6 m/s.

2.4 Indicatori delle prestazioni del software di sistema (software di acquisizione dei dati, software di analisi dei dati e software di elaborazione grafica):

2.4.1 Il sistema informatico è visualizzato in cinese puro e può rilevare in modo rapido e completo l'intera piastra di fondo del serbatoio, giudicare se vi è corrosione e determinare il grado di corrosione.Può ottenere la raccolta di dati in tempo reale, visualizzazione, analisi, archiviazione e riproduzione, così come l'editing dei dati.e può visualizzare e analizzare in tempo reale utilizzando valori di soglia di difetto e modalità di rilevamento continuo;

★2.4.2 un software indipendente per l'elaborazione dei dati su PC, in grado di gestire errori di funzionamento durante le attività di rilevamento e di elaborare efficacemente i dati di rilevamento;e adattabile a vari modelli di computer desktop e laptop per ufficio;

2.4.3 eseguire software di acquisizione e analisi dei dati sulla piattaforma PC basata sulla piattaforma Windows.Il software di segnalazione del sistema può visualizzare automaticamente i risultati di rilevamento dell'intera piastra di fondo del serbatoio in modo grafico, individuare l'area di corrosione e utilizzare diversi colori per distinguere la gravità della corrosione;

2.4.4 dotati di computer industriali robusti e resistenti sensibili al tatto per un facile utilizzo in ambienti difficili di serbatoi di stoccaggio, in grado di raccogliere dati in tempo reale, memorizzarli, visualizzarli,e analisi, il software di acquisizione dei dati del sistema può non solo acquisire tutti i segnali del campo magnetico di perdita, ma anche visualizzare in tempo reale la posizione specifica dei difetti e la gravità della corrosione;

2.4.5 generare automaticamente un rapporto di rilevamento per l'intera piastra di fondo del serbatoio, progettare e aggiungere una funzione di riparazione, con la possibilità di contare i difetti tra l'intero serbatoio e la piastra singola;e confrontare l'intero serbatoio e la singola piastra;

★2.4.6 Impostazioni multilingue per il software operativo, facoltative (semplificato, tradizionale, inglese).

2.5 Indicatori funzionali:

★2.5.1 La maniglia dello strumento ha una funzione pieghevole che può evitare la barra di supporto del tetto galleggiante quando rileva i serbatoi galleggianti dopo il piegamento, riducendo i punti ciechi di rilevamento;

★2.5.2 Nuova funzione di illuminazione LED di messa a fuoco direzionale anteriore e posteriore,che può rilevare le direzioni avanti e indietro e rendere chiaramente visibile la piastra inferiore quando la luce di rilevamento nel serbatoio è insufficiente;

2.5.3 Lo strumento è dotato di una tecnologia di eliminazione delle scintille elettriche in grado di prevenire gli incidenti causati da scintille elettriche durante la sostituzione della batteria;

2.5.4 L'adozione di un metodo di supporto idraulico unico può ridurre notevolmente l'intensità del lavoro durante le operazioni di ispezione all'interno del serbatoio di stoccaggio.

2.5.5 adottare il sistema di controllo del circuito hardware di ultima generazione, modulare e isolare ogni parte del circuito, migliorare la stabilità del prodotto,e ridurre il rischio di malfunzionamento manuale durante il funzionamento dello strumento.

2.6 Altri indicatori di prestazione:

2.6.1 Peso dello strumento: non superiore a 65 kg;

2.6.2 Scatola di imballaggio: soddisfa le norme internazionali IATA per il trasporto aereo.
