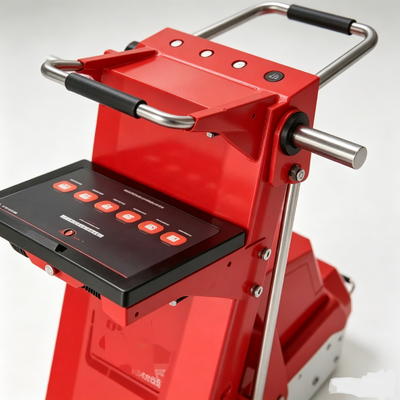

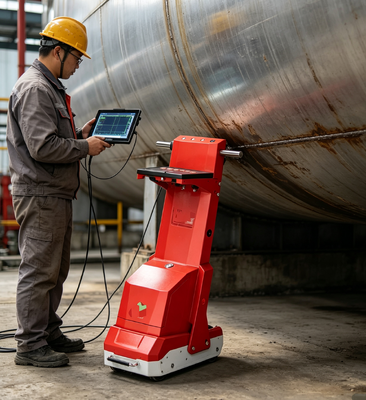

Carrello per ispezione fondo serbatoio HMFL-M900 con rilevatore di perdite di flusso magnetico industriale, 96 canali, precisione di posizionamento 5mm

2.1.1 Display host: macchina all-in-one con touchscreen capacitivo industriale da 12,1 pollici, CPU Intel Core I7, memoria DDR3 da 8 GB, unità a stato solido da 128 GB, design del guscio ultrasottile in lega di magnesio e alluminio, sistema di raffreddamento senza ventola, nessuna parte mobile di archiviazione, scambio dati e trasmissione del segnale tramite interfaccia USB;

2.1.2 Ha la funzione di visualizzazione in tempo reale del livello della batteria;

2.1.3 I dati possono essere archiviati e riprodotti;

2.1.4 Durata della batteria: una batteria da 12V 33Ah può garantire un funzionamento continuo per 10 ore.

2.2. Indicatori di prestazione dell'unità di rilevamento dell'eccitazione:

2.2.1 Principio di funzionamento: test non distruttivi integrati di perdite di flusso magnetico, acquisizione ed elaborazione del segnale di perdite di flusso magnetico e analisi intelligente dei dati;

2.2.2 Metodo di magnetizzazione: magnetizzazione con magneti permanenti al neodimio-ferro-boro;

Lo strumento dispone di 96 canali di ingresso del segnale.

★

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;★

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;6-20 mm,2.2.6 Può penetrare materiali non ferromagnetici di 6 mm;

2.2.7 L'unità del canale di rilevamento dell'eccitazione adotta la tecnologia TMR (Tunnel Magnetoresistance) per rilevare segnali magnetici di dispersione. Rispetto ai sensori Hall, i sensori magnetici TMR hanno una sensibilità 5-6 volte superiore, un'eccellente stabilità termica e un elevato rapporto segnale-rumore;

2.2.8 La spaziatura tra le matrici di sensori magnetici è di 10 mm e l'encoder di spostamento raccoglie dati ogni 1,5 mm di movimento;

★

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;riduzione dello spessore della parete del 40% (spessore 16,5-20 mm);

★

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;≤ 5 mm;★

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;2.3 Indicatori di prestazione dell'unità di azionamento

2.3.1 Modalità di azionamento: motore brushless DC da 200W

per l'azionamento, o può essere liberamente commutato in azionamento manuale;2.3.2 Il sistema di azionamento del motore ha una funzione di regolazione della velocità, che può regolare la velocità in base alle esigenze di ciascun operatore, riducendo l'intensità del lavoro degli operatori;2.3.3 Velocità di rilevamento: la velocità può essere regolata da 0 a 0,6 m/s.

2.4 Indicatori di prestazione del software di sistema (software di acquisizione dati, software di analisi dati e software di elaborazione grafica)

:

2.4.1 Il sistema software è visualizzato in puro cinese e può rilevare rapidamente e in modo completo l'intero fondo del serbatoio, giudicare se c'è corrosione e determinarne il grado. Può ottenere la raccolta, la visualizzazione, l'analisi, l'archiviazione e la riproduzione dei dati in tempo reale, nonché l'editing dei dati. Può disegnare automaticamente mappe del fondo del serbatoio, viste dell'intero serbatoio, viste di singole piastre, aggiungere piastre anulari e può visualizzare e analizzare in tempo reale utilizzando valori di soglia dei difetti e modalità di rilevamento continuo;★

2.4.2 Software di elaborazione dati PC indipendente, in grado di gestire errori operativi durante le attività di rilevamento, elaborare in modo efficiente i dati di rilevamento e adattabile a vari modelli di computer desktop e laptop per ufficio;

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;2.4.4 Dotato di computer industriali touch screen robusti e durevoli per un facile utilizzo in ambienti difficili dei serbatoi di stoccaggio. In grado di raccolta, archiviazione, visualizzazione e analisi dei dati in tempo reale, il software di acquisizione dati del sistema può non solo ottenere tutti i segnali del campo magnetico di dispersione, ma anche visualizzare in tempo reale la posizione specifica dei difetti e la gravità della corrosione;

2.4.5 Genera automaticamente un rapporto di rilevamento per l'intero fondo del serbatoio, progetta e aggiunge una funzione di patching, con la capacità di contare i difetti tra l'intero serbatoio e la singola piastra, e confrontare l'intero serbatoio e la singola piastra;

★

2.4.6 Impostazioni multilingue per il software operativo, opzionale (semplificato, tradizionale, inglese).

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;★

2.5.1 L'impugnatura dello strumento ha una funzione pieghevole, che può evitare il montante di supporto del tetto flottante durante il rilevamento di serbatoi con tetto flottante dopo la piegatura, riducendo i punti ciechi di rilevamento;

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria; 2.5.2 Nuova funzione di illuminazione di messa a fuoco direzionale a LED anteriore e posteriore, che può rilevare le direzioni avanti e indietro e rendere il fondo chiaramente visibile quando la luce di rilevamento all'interno del serbatoio è insufficiente;

2.5.3 Lo strumento è dotato di tecnologia di eliminazione delle scintille elettriche, che può prevenire incidenti causati da scintille elettriche durante la sostituzione della batteria;2.5.4 L'adozione di un metodo di supporto unico con asta idraulica può ridurre notevolmente l'intensità del lavoro durante le operazioni di ispezione all'interno del serbatoio di stoccaggio.

2.5.5 Adotta l'ultimo sistema di controllo del circuito hardware di generazione, parti di circuito isolate e modularizzate, migliora la stabilità del prodotto e riduce il rischio di errori manuali durante il funzionamento dello strumento.

2.6 Altri indicatori di prestazione:

2.6.1 Peso dello strumento: non superiore a 65 kg;

2.6.2 Scatola di imballaggio: conforme agli standard di trasporto aereo internazionale IATA.

Elenco configurazione:

1 rilevatore di perdite magnetiche per fondo serbatoio
