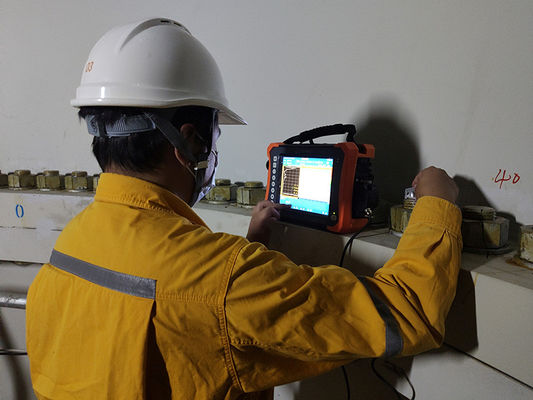

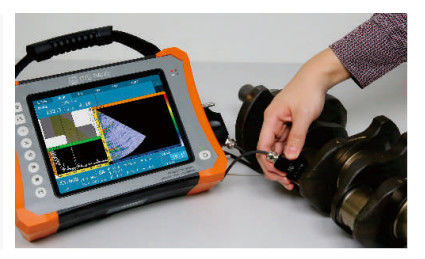

HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT

HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT
HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT

Grande immagine :  HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: HPA-620PRT
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Prezzo: USD67850/set - USD76700/set
Imballaggi particolari: Scatola di imballaggio in cartone
Tempi di consegna: 7-10 giorni lavorativi dal ricevimento del pagamento
Termini di pagamento: T/T,Paypal
Capacità di alimentazione: 10 set/mese
Contatto

HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT

descrizione
Display: touch screen a 10.4 pollici importare: 1 IPEX, 4 C5
Intervallo di temperatura operativa: -10 ℃ ~ 40 ℃ Intervallo di temperatura di conservazione: -20℃~60℃
Valutazione della protezione dell'ingresso: IP65
Evidenziare:

Detettore di difetti ad ultrasuoni portatile a serie di fasi

,

attrezzature NDT di scansione in C per l'imaging TFM

,

10Detettore di difetti a touchscreen da 0

Rilevatore di difetti ultrasonico a ultrasuoni portatile a ultrasuoni HPA-620PRT TFM Imaging C-Scan 10.4 pollici Touch Screen NDT Equipment


HUATEC HPA-620PRT è un nuovo rilevatore di difetti a ultrasuoni a ultrasuoni portatile 32:128PR sviluppato di recente.

È dotato del modulo di ispezione ultrasonica convenzionale, modulo TOFD, modulo a ultrasuoni convenzionale e modulo di imaging TFM, che supporta la scansione simultanea di TOFD e ultrasuoni, nonché sonde a doppio array. Dotato di uno schermo touch screen resistente all'acqua e all'olio e capacità di registrazione dei dati di test completi, HUATEC HPA-620PRT è un rilevatore di difetti a ultrasuoni TFM avanzato e intelligente con funzione C scan.


Parametro:


Canali
Modalità Modalità PA/TFM Modalità UT Modalità TOFD
Numero 32:128 2 2
Parametro fisico
Display Touch screen da 10,4 pollici
Importazione 1 IPEX, 4 C5
Porte I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (può essere convertito in HDMI)
WIFI
Porta encoder LEMO 1B
Porta TTL I/O
GPS Sì
Archiviazione Interna: 64 GB; Esterna: disco flash USB
Peso 5 kg (senza batteria)
Dimensioni 350 mm × 250 mm × 130 mm
(L × L × A)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Tipo di batteria Batteria al litio
Capacità della batteria Doppia batteria, ciascuna<100Wh
Durata della batteria ≥4,5 ore
Temperatura Intervallo di temperatura operativa: -10℃~40℃
Intervallo di temperatura di stoccaggio: -20℃~60℃
Grado di protezione IP IP65
UT
PRF 25Hz~10kHz
Tensione del trasmettitore 75V~250V (carico 50Ω)
Larghezza dell'impulso 30ns~1000ns, con passo di 5ns
Smorzamento 400Ω, 80Ω
Frequenza di campionamento 100MHz
Larghezza di banda 0,5MHz~20MHz (-3dB)
Guadagno 0,0dB~110,0dB
Margine di sensibilità ≥60dB (banda stretta), ≥52dB (banda larga) (trasduttori 2.5P20, fori piatti da 200mmφ2)
Errore di linearità verticale ≤3%
Errore di linearità orizzontale ≤0,1%
Risoluzione ≥26dB(2.5P20)
Gamma dinamica ≥30dB
Filtro Passa alto, passa basso e multipli passa banda stretta
Rettifica RF (modalità TOFD), onda intera, semionda +, semionda -
Canali 2 canali
Copertura massima 10000 mm (in onda longitudinale dell'acciaio)
Gate A/B/G
Inizio Gate Intervallo completo
Larghezza Gate Inizio Gate fino all'intervallo completo
Soglia Gate 1~99%
Allarme Sonoro/Ottico
Punto di misurazione Anteriore/Picco
TCG 16
Phased Array/TFM
Canali 32:128
Apertura massima 32 elementi
Elementi massimi 128 elementi
Legge di focalizzazione ≥1024
Angolo di scansione -89°~89°
Calibrazione Velocità, Ritardo, TCG, ACG, Encoder
Volume di prova 1000 mm
Incremento minimo dell'angolo 0,1° (regolazione automatica)
Frequenza di campionamento 100MHz, 10 bit
Rettifica Onda intera
Altezza schermo A-scan 800% dell'altezza dello schermo (massimo)
Guadagno analogico sintonizzabile 80dB
PRF massimo 20kHz
Tensione del trasmettitore 20V~110V (carico 50Ω)
Tipo di impulso Onda quadra bipolare
Larghezza dell'impulso 30ns~1000ns, passo di 5ns
Larghezza di banda 0,5MHz~20MHz (-3dB)
Filtro Passa alto, passa basso, multipli passa banda stretta
Triggering Encoder, basato sul tempo
Punto di misurazione Anteriore/Picco
Lettura Ampiezza; percorso del fascio; orizzontale; profondità
Risoluzione di misurazione 0,5 mm
Modalità di scansione Scansione L/S/C/D, TFM
Lunghezza di scansione ≥15 metri
Velocità di scansione ≥30 mm/s
Imaging TFM 2D in tempo reale
Numero di punti di focalizzazione in TFM Massimo 1.000.000 di punti
Imaging 3D-Ricostruzione Sì


Ambito:

Ispezione di saldature convenzionali

Ispezione C-scan a ultrasuoni di materiali compositi

Ispezione di bulloni e tubi filettati

Ispezione di giunti in PE

Soluzione per l'ispezione di saldature di tubi di piccolo diametro


Caratteristiche:

Canali di ispezione

  • Modulo a ultrasuoni Phased Array 38:128PR
  • Modulo di imaging TFM
  • Scansione simultanea di TOFD e Phased Array
  • Supporta sonde a doppio array
  • TOFD a 2 canali; ispezione ultrasonica convenzionale a 2 canali

La funzionalità dell'HPA-620PRT offre una grande soddisfazione delle varie esigenze degli utenti.


Modulo Phased Array

  • Ispezione TFM a onda longitudinale; ispezione TFM a onda trasversale
  • Ispezione TFM di saldature di testa; ispezione convenzionale di saldature di testa; ispezione convenzionale di saldature di testa (con scansione simultanea di TOFD e Phased Array)
  • Ispezione TFM C-scan e ispezione convenzionale C-scan per piastre
  • Ispezione TFM e ispezione convenzionale di bulloni
  • Ispezione TFM di corrosione; ispezione convenzionale di corrosione
  • Ispezione TKY

Modulo TOFD

  • Impostazione dei parametri di procedura; impostazione dei parametri di sonda e cuneo

Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura del fondo, angoli inclusi del fascio.


Display

  • L'HPA-620PRT è dotato di uno schermo TFT di grado industriale da 10,4 pollici, con funzionamento touch, che fornisce display ottimali in condizioni di forte luce e all'aperto.

Progettazione della procedura

  • Offrendo modelli di simulazione di processo, l'HPA-620PRT può anche costruire un modello importando le dimensioni degli oggetti tramite software CAD. Personalizza il processo di ispezione dedicato degli utenti e fornisce un servizio completo per l'intera gamma di soluzioni.HPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDTHPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDTHPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDTHPA-620PRT Portable Phased Array Ultrasonic Defect Detector TFM Imaging C-Scan 10,4 pollici Touch Screen Equipaggiamento NDT
