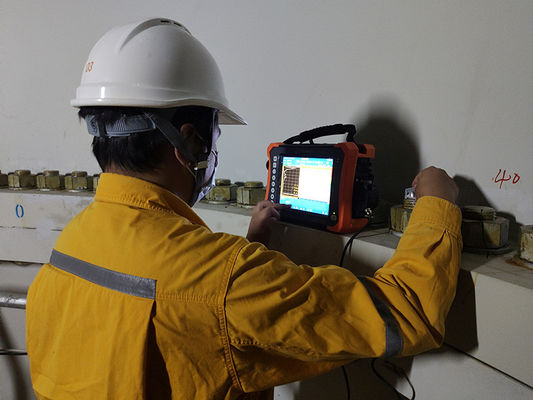

HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi

HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi
HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi

Grande immagine :  HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi

Dettagli:
Luogo di origine: Cina
Marca: HUATEC
Certificazione: CE
Numero di modello: HPA-620PRT
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Prezzo: USD67850/set - USD76700/set
Imballaggi particolari: Scatola di imballaggio in cartone
Tempi di consegna: 7-10 giorni lavorativi dal ricevimento del pagamento
Termini di pagamento: T/T,Paypal
Capacità di alimentazione: 10 set/mese
Contatto

HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi

descrizione
Display: touch screen a 10.4 pollici importare: 1 IPEX, 4 C5
Intervallo di temperatura operativa: -10 ℃ ~ 40 ℃ Intervallo di temperatura di conservazione: -20℃~60℃
Valutazione della protezione dell'ingresso: IP65
Evidenziare:

Macchina di prova ad ultrasuoni HPA-620PRT

,

macchinario multifunzione PA UT TOFD TFM

,

attrezzature per l'ispezione dei materiali compositi di bulloni di saldatura

Macchina per prove ultrasoniche multifunzione HPA-620PRT PA UT TOFD TFM per ispezione di materiali compositi per bulloni di saldatura


HUATEC HPA-620PRT è un nuovo rilevatore di difetti a ultrasuoni Phased Array 32:128PR sviluppato di recente.

È dotato del modulo di ispezione ultrasonica convenzionale, modulo TOFD, modulo Phased Array convenzionale e modulo di imaging TFM, supportando la scansione simultanea di TOFD e Phased Array, nonché sonde a doppio array. Dotato di uno schermo touch screen resistente all'acqua e all'olio e capacità di registrazione completa dei dati di test, HUATEC HPA-620PRT è un avanzato rilevatore di difetti TFM Phased Array intellettivo con funzione C scan.


Parametro:


Canali
Modalità Modalità PA/TFM Modalità UT Modalità TOFD
Numero 32:128 2 2
Parametro Fisico
Display Touch screen da 10,4 pollici
Importazione 1 IPEX, 4 C5
Porte I/O 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (DisplayPort) (può essere convertito in HDMI)
WIFI
Porta encoder LEMO 1B
Porta TTL I/O
GPS Sì
Archiviazione Interna: 64 GB; Esterna: disco flash USB
Peso 5 kg (senza batteria)
Dimensioni 350 mm×250 mm ×130 mm
(L×L×A)
AC 100V~240V 50Hz/60Hz
DC 13,5V
Tipo di batteria Batteria al litio
Capacità della batteria Doppia batteria, ciascuna<100Wh
Durata della batteria ≥4,5h
Temperatura Intervallo di temperatura operativa: -10°C~40°C
Intervallo di temperatura di stoccaggio: -20°C~60°C
Grado di protezione IP IP65
UT
PRF 25Hz~10kHz
Tensione del trasmettitore 75V~250V (carico 50Ω)
Larghezza dell'impulso 30ns~1000ns, con incrementi di 5ns
Smorzamento 400Ω, 80Ω
Frequenza di campionamento 100MHz
Larghezza di banda 0,5MHz~20MHz (-3dB)
Guadagno 0,0dB~110,0dB
Margine di sensibilità ≥60dB (banda stretta), ≥52dB (banda larga) (trasduttori 2.5P20, fori a fondo piatto da 200 mmφ2)
Errore di linearità verticale ≤3%
Errore di linearità orizzontale ≤0,1%
Risoluzione ≥26dB(2.5P20)
Gamma dinamica ≥30dB
Filtro Passa alto, passa basso e multipli passa-banda stretta
Rettifica RF (modalità TOFD), onda intera, semionda +, semionda –
Canali 2 canali
Copertura massima 10000 mm (onda longitudinale nell'acciaio)
Gate A/B/G
Inizio Gate Intervallo completo
Larghezza Gate Inizio Gate fino all'intervallo completo
Soglia Gate 1~99%
Allarme Sonoro/Ottico
Punto di misurazione Anteriore/Picco
TCG 16
Phased Array/TFM
Canali 32:128
Apertura massima 32 elementi
Elementi massimi 128 elementi
Legge di focalizzazione ≥1024
Angolo di scansione -89°~89°
Calibrazione Velocità, Ritardo, TCG, ACG, Encoder
Volume di prova 1000 mm
Incremento minimo dell'angolo 0,1° (regolazione automatica)
Frequenza di campionamento 100MHz, 10 bit
Rettifica Onda intera
Altezza schermo A-scan 800% dell'altezza dello schermo (massimo)
Guadagno analogico sintonizzabile 80dB
PRF massimo 20kHz
Tensione del trasmettitore 20V~110V (carico 50Ω)
Tipo di impulso Onda quadra bipolare
Larghezza dell'impulso 30ns~1000ns, con incrementi di 5ns
Larghezza di banda 0,5MHz~20MHz (-3dB)
Filtro Passa alto, passa basso, multipli passa-banda stretta
Triggering Encoder, basato sul tempo
Punto di misurazione Anteriore/Picco
Lettura Ampiezza; percorso del fascio; orizzontale; profondità
Risoluzione di misurazione 0,5 mm
Modalità di scansione Scansione L/S/C/D, TFM
Lunghezza di scansione ≥15 metri
Velocità di scansione ≥30 mm/s
Imaging TFM 2D in tempo reale
Numero di punti di focalizzazione in TFM Massimo 1.000.000 di punti
Imaging 3D-Ricostruzione Sì


Ambito:

Ispezione di saldature convenzionali

Ispezione C-scan a Phased Array di materiali compositi

Ispezione di bulloni e tubi filettati

Ispezione di giunti in PE

Soluzione per l'ispezione di saldature di tubi di piccolo diametro


Caratteristiche:

Canali di ispezione

  • Modulo Phased Array 38:128PR
  • Modulo di imaging TFM
  • Scansione simultanea di TOFD e Phased Array
  • Supporta sonde a doppio array
  • TOFD a 2 canali; ispezione ultrasonica convenzionale a 2 canali

La funzionalità dell'HPA-620PRT offre una grande soddisfazione delle varie esigenze degli utenti.


Modulo Phased Array

  • Ispezione TFM a onda longitudinale; ispezione TFM a onda trasversale
  • Ispezione TFM di saldature testa a testa; ispezione convenzionale di saldature testa a testa; ispezione convenzionale di saldature testa a testa (con scansione simultanea di TOFD e Phased Array)
  • Ispezione C-scan TFM e ispezione C-scan convenzionale per piastre
  • Ispezione TFM e ispezione convenzionale di bulloni
  • Ispezione TFM di corrosione; ispezione convenzionale di corrosione
  • Ispezione TKY

Modulo TOFD

  • Impostazione dei parametri di procedura; impostazione dei parametri di sonda e cuneo

Gli utenti sono in grado di calcolare i parametri pertinenti in base ai parametri della sonda e della procedura, tra cui: PCS, copertura di scansione, copertura del fondo, angoli inclusi del fascio.


Display

  • L'HPA-620PRT è dotato di uno schermo TFT di grado industriale da 10,4 pollici, con funzionamento touch screen, che fornisce display ottimali in condizioni di forte luce e all'aperto.

Progettazione della procedura

  • Offrendo modelli di simulazione di processo, l'HPA-620PRT può anche costruire un modello importando le dimensioni degli oggetti tramite software CAD. Personalizza la procedura di ispezione dedicata degli utenti e fornisce un servizio completo per l'intera gamma di soluzioni.HPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositiHPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositiHPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositiHPA-620PRT multifunzione PA UT TOFD TFM macchina di prova ad ultrasuoni per l'ispezione dei materiali compositi
