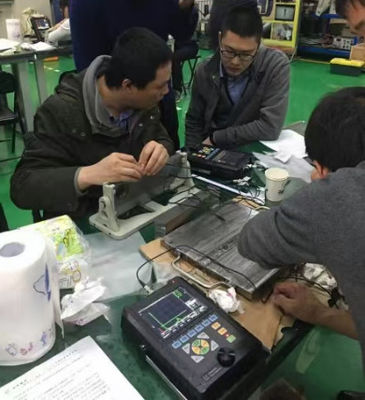

FD-GT-1010 Rilevatore di difetti UT portatile Macchina per prove ultrasoniche ad alta penetrazione con scanner per rotaie HSCQc1-H2 opzionale

Rilevatore di difetti UT portatile FD-GT-1010 Macchina per prove ultrasoniche ad alta penetrazione con scanner per rotaie HSCQc1-H2 opzionale

Il rilevatore di difetti ultrasonico digitale modello FD-GT-1010 è sviluppato con la tecnologia leader nel mercato interno: azionamento a onda quadra. Stabile nelle prestazioni, portatile nel trasporto, facile da usare, è un dispositivo ad alto rapporto prezzo-prestazioni. È conforme al nuovo standard per recipienti a pressione TSG R0004-2009 e allo standard europeo EN12668-1:2010.

Lo schermo equipaggiato è uno schermo TFT ad alta risoluzione 1/2-T-R (640x480), che mantiene buone condizioni di lavoro all'aperto o in piena luce solare. L'alimentazione è fornita da una batteria con una durata di 6-8 ore di servizio ininterrotto.

Pesa solo 1,5 kg. È applicabile in campi di lavoro mobili o aerei per la petrolchimica, recipienti a pressione, energia elettrica e trasporti ferroviari.

Specifiche:

Caratteristiche:

• Circuiti sofisticati con frequenza di campionamento di 640 MHz consentono al sistema di riflettere rapidamente i segnali dei difetti e di interpretarli accuratamente nei dettagli, indipendentemente da quanto siano deboli e piccoli, garantendo la tempestività e la veridicità dei segnali di eco.
• L'avanzato azionamento a onda quadra conferisce al dispositivo una penetrabilità straordinaria con un elevato rapporto segnale-rumore quando applicato su materiali ad alto smorzamento o pezzi spessi. La larghezza dell'impulso di azionamento, la tensione di azionamento e la resistenza di smorzamento regolabili contribuiscono all'elevata risoluzione del dispositivo quando utilizzato su pezzi sottili o compositi.
• Tecnica di filtraggio digitale PIR per il miglioramento del rapporto segnale-rumore. Lo spettro di frequenza della sonda fornisce una panoramica della sonda utilizzata.
• Schermo TFT trans-riflettente di alta qualità da 5,7 pollici (640x480), adatto per lavorare all'aperto o alla luce del sole.
• Conforme a EN12688-1:2000, registrazione e archiviazione lunghe e continue, conformi agli standard TSG R0004-2009.
• Regolazione automatica della velocità sui materiali su cui si sta lavorando e adattamento dei parametri come ritardo temporale, valore K a diverse sonde; le figure DAC e AVG possono essere facilmente organizzate e disegnate.
• Porta per scheda SD per archiviazione di massa; porta USB per volume esteso da unità USB e per controllo esteso da tastiera o mouse, realizzando comunicazione, trasferimento dati e output cartaceo con PC.
• Struttura e aspetto ottimizzati ergonomicamente con maniglia regolabile multidirezionalmente. Pesa 1,5 kg, inclusa batteria e caricabatterie integrati per un facile utilizzo e trasporto.




• Scanner Tandem per Cordoni di Saldatura di Rotaie




  Lo scanner tandem per cordoni di saldatura di rotaie--HSCQc1-H2 è progettato per rilevare inclusioni, porosità, rarefazioni nella parte centrale del cordone di saldatura della sezione trasversale della rotaia.

  Caratteristiche

  1. Lo scanner è dotato di due supporti per sonde mobili in direzioni opposte.

  2. Il percorso sonoro totale rimane nel pezzo di acciaio della rotaia.

  3. Posizionare lo scanner dotato di una coppia di sonde T-R nella parte centrale del pezzo di rotaia e regolare la manopola in modo che la sonda si muova dal punto di partenza del righello fino alla chiusura, completando il processo di rilevamento dalla testa al fondo della sezione trasversale del cordone di saldatura. La profondità del difetto può essere letta dal righello. Lo scanner è assorbente nei confronti dei materiali magnetici.

  4. Con struttura semplice, peso leggero e alta durabilità. Viene fornita una borsa impermeabile per un comodo trasporto.

  5. Può essere abbinato a qualsiasi strumento UT con coppie di connettori T-R.

  6. Più portatile se abbinato ai modelli HUATEC FD-GT-1010 e FD-GT-1020 e adatto per lavori sul campo.
