FD-GT-20 Carrello Portatile per Rotaie UT Rivelatore di Difetti Standard TB/T 2340-2012 Attrezzatura per il Test di Difetti delle Rotaie
Il rilevatore di difetti per rotaie HUATEC FD-GT-20 è la terza generazione di prodotti completamente digitali di Goworld con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario. In conformità con lo standard UT Rail Tester TB/T 2340-2012 emesso dal Ministero delle Ferrovie (Cina), questa attrezzatura è in grado di eseguire il lavoro di rilevamento per rotaie di tipo da 43~75 kg/m. È applicabile a ferrovie, ferrovie ad alta velocità e metropolitane.Specifiche TecnicheCanale10 canali: 9 canali di ispezione e 1 canale di calibrazione.
Tipo di sonda
| Sonde a doppio elemento angolate diverse con frequenze comprese tra 2 - 2,5 MHz, incluse 6 sonde a 70°, 2 sonde a 37° e 1 sonda a 0°. |
Connettore |
| BNC |
Disposizione delle sonde e area di rilevamento |
| Rilevamento completo dei danni a tutte le parti principali della rotaia, tra cui: |
2 sonde a 70° scansionano il lato sinistro della testa della rotaia |
| 2 sonde a 70° scansionano il centro della testa della rotaia |
2 sonde a 70° scansionano il lato destro della testa della rotaia
2 sonde a 37° scansionano la vita della rotaia (crepe a vite e altre crepe oblique)
1 sonda a 0° scansiona la testa della rotaia, la vita della rotaia, il fondo della rotaia, la crepa orizzontale del foro a vite
Intervallo di frequenza
1,5 MHz ~ 3,0 MHz
Guadagno
|
| 0 ~ 80 dB |
Rifiuto |
| Disattivato, grande |
Gamma dinamica |
| Non inferiore a 16 dB con rifiuto minimo, 2~6 dB con rifiuto massimo |
PRF |
| 400 Hz per canale |
Modalità di visualizzazione |
| Scansione A, Scansione B, Scansione A+B |
Intervallo di rilevamento |
| Può essere regolato manualmente o automaticamente in base al tipo di rotaia selezionato |
Errore attenuatore |
| Errore operativo per 12 dB non supera ±1 dB |
Errore di linearità verticale |
| ≤1% |
Errore di linearità orizzontale |
| ≤15% |
Banda amplificatore |
| -3 dB 1,5 MHz ~ 3,0 MHz |
Intervallo di blocco |
| Non più di 20 mm |
L'effetto dello stato di soppressione sui risultati di misurazione |
| Quando la soppressione dello strumento si trova in stati diversi, la differenza di ampiezza è di 10 dB ±2 dB, la variazione ΔM della differenza tra i due echi non supera 2 dB. |
L'effetto della tensione operativa sull'altezza dell'eco e sulla sensibilità di rilevamento (allarme) del rilevatore di difetti |
| Entro l'intervallo di tensione operativa nominale, la posizione del gate e il livello di allarme del rilevatore di difetti non dovrebbero presentare variazioni significative, e la variazione dell'ampiezza dell'eco ΔNd e la variazione della sensibilità di rilevamento (allarme) ΔSd non superano 1 dB. |
Errore di campionamento digitale |
| La variazione massima-minima dell'ampiezza del segnale non dovrebbe superare ±5% dell'altezza dello schermo |
Tempo di risposta del rilevatore di difetti digitale |
| Il tempo di risposta del rilevatore di difetti digitale non deve superare 5 ms. |
Caratteristica ampiezza distanza |
| La sonda a onda trasversale rileva fori trasversali con la stessa apertura e diversi percorsi sonori; la sonda a 0° rileva il fondo piatto grande con diversi percorsi sonori, e la differenza ΔW dell'altezza dell'onda riflessa deve soddisfare i seguenti requisiti: |
Sonda 0°: ΔW ≤ 12 dB nell'intervallo dalla profondità di 20 mm alla gamma più alta della curva di caratteristica di ampiezza della gamma; ΔW ≤ 8 dB nell'intervallo dal punto più alto della curva di caratteristica di ampiezza della gamma alla profondità di 150 mm: |
|
Sonda 37°: ΔW≤12 dB nell'intervallo dalla profondità di 20 mm alla gamma più alta della curva di caratteristica di ampiezza della gamma; ΔW≤8 dB nell'intervallo dal punto più alto della curva di caratteristica di ampiezza della gamma alla profondità di 150 mm;
Sonda 70°: ΔW ≤ 12 dB nell'intervallo da 10 mm a 70 mm corrispondente alla profondità di rilevamento.
|
SNR
Sonda 0°: Rileva la superficie inferiore sul blocco di prova, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 24 dB; il rapporto segnale-rumore non è inferiore a 16 dB.
Sonda 37°: rileva il foro a vite e la crepa superiore di 3 mm con un'inclinazione di 37° sul blocco di prova, rende le due onde uguali, quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 22 dB; rapporto segnale-rumore non inferiore a 8 dB.
Sonda 70°: Sul blocco di prova, l'onda secondaria viene utilizzata per rilevare il foro a fondo piatto di φ4 mm. Quando l'altezza dell'onda raggiunge l'80%, il margine di sensibilità statica è maggiore o uguale a 20 dB; il rapporto segnale-rumore non è inferiore a 10 dB.
|
| Margine di sensibilità |
Sonda 0°: rileva la superficie inferiore di 110 mm del blocco di prova, quando l'onda raggiunge l'80%, il margine di sensibilità non è inferiore a 36 dB
Sonde 37° e 70°: Rileva il foro trasversale passante di Φ3×65 sul blocco di prova, il margine di sensibilità non è inferiore a 40 dB quando l'onda raggiunge l'80%
Capacità di rilevamento dinamico dei difetti (capacità di rilevamento dei difetti)
|
| Con sonde specifiche per rotaie da 0°, 37°, 70°, tutti i difetti manuali sul blocco di prova di confronto delle rotaie, ad eccezione della crepa verso il basso di 15°, possono essere trovati e vengono emesse indicazioni di allarme corrispondenti. |
Modalità di regolazione del gate di allarme
La posizione di partenza, la larghezza e il livello del gate di allarme possono essere regolati manualmente
|
| Modalità di allarme |
Allarme in tempo reale (allarme onda in ingresso e allarme onda persa) |
| Allarme doppio onda per foro a vite |
Ritardo allarme uno su due |
| Indicazione di allarme |
Modalità di allarme sonoro e luminoso, volume e frequenza dell'allarme regolabili.
Misurazione della forma d'onda
Misura e visualizza automaticamente il percorso sonoro dell'onda più alta, la distanza orizzontale e verticale nel gate.
|
| Curva di guadagno |
L'utente può regolare la curva di guadagno (8 punti) in base alle esigenze effettive. |
| Registrazione del rilevamento dei difetti |
Registrazione completa dei dati (fino a 50 km), i dati possono essere esportati e riprodotti |
| Metodo di input operativo |
Input touchscreen |
| Display |
Risoluzione 1280×800 |
| Touch screen |
Capacitivo, ad alta resistenza, antigraffio, |
| supporta scrittura a mano |
Porte |
| USB 2.0 |
LAN 100 Mbps
WIFI 802.11 a/b/g/n
|
| bluetooth BT 4.0 |
Alimentazione
DC 12V (pacco batteria al litio)
Tempo di lavoro
≥8h
|
| Capacità serbatoio acqua |
≥20L |
| Precisione visualizzazione immagine B |
Sia l'ordinata che l'ascissa sono 2 mm |
| Precisione ruota codificata |
2 mm |
| Velocità di rilevamento difetti |
Max 5,0 km/h |
| Temperatura di lavoro |
-15℃ ~ 45℃ |
| Dimensioni |
Le dimensioni complessive del veicolo in condizioni operative sono circa 780 mm × 290 mm × 1006 mm. |
| Peso |
Il telaio è di circa 24 kg; lo strumento a ultrasuoni è di circa 2,4 kg; la batteria dello strumento è di 830 g; il terminale operativo (tablet computer a prova di tre) è di 730 g; il carrello equipaggiato con 5 gruppi di sonde è di circa 1,4 kg. |
| 1. Introduzione al Rilevatore di Difetti a Ultrasuoni Digitale per Rotaie FD-GT-20 |
Il rilevatore di difetti per rotaie FD-GT-20 è la terza generazione di prodotti completamente digitali del Gruppo HUATEC con display a colori TFT e carrello leggero utilizzato per il sistema ferroviario. In conformità con lo standard UT Rail Tester TB/T 2340-2012 emesso dal Ministero delle Ferrovie (Cina), questa attrezzatura è in grado di eseguire il lavoro di rilevamento per rotaie di tipo da 43~75 kg/m. Individua in modo efficiente vari difetti nella testa, vita e flangia di una rotaia, applicabile a ferrovie, ferrovie ad alta velocità e metropolitane. |
| Lo strumento adotta la modalità host a ultrasuoni + terminale operativo e si collega tramite WIFI wireless. Pur migliorando l'esperienza operativa del cliente, la funzione Internet plus dello strumento può essere ampliata per realizzare una varietà di funzioni come la separazione uomo-macchina per il rilevamento, dati online, archiviazione in tempo reale offline, posizionamento GPS, archiviazione dati cloud, ecc. E puoi personalizzare il tuo terminale operativo a ultrasuoni in base alle esigenze del cliente. |
2. Caratteristiche |
(1) Telaio del carrello compatto, durevole e di facile manutenzione;
(2) Serbatoio dell'acqua integrato di grande capacità nella cassetta degli attrezzi;(3) Supporto sonda integrato a sollevamento, la sonda è facile da rimuovere e sostituire;(4) Dimensioni ridotte e portatile, con pannello touch industriale a prova di tre;
(5) Eccellenti indicatori di prestazione, in linea con gli standard pertinenti;
(6) Supporta il posizionamento GPS, l'archiviazione dati cloud, il riconoscimento vocale automatico e altre funzioni;
(7) Un'applicazione funzionale che soddisfa le esigenze di rilevamento dei difetti.

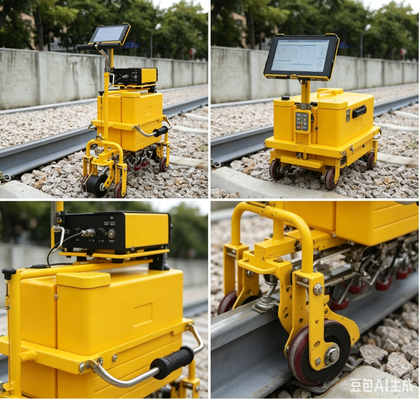

3. Struttura dell'aspetto del carrello
4. Struttura dell'aspetto dello strumento
Lo strumento è piccolo e portatile, le dimensioni complessive: 94X222X225 mm, peso netto circa 1,8 kg
5. Serbatoio dell'acqua integrato di grande capacità nella cassetta degli attrezzi
Il serbatoio dell'acqua in plastica, riempito d'acqua, è di 20 litri.
6. Supporto sonda integrato
Tutte le sonde sono chiuse sul fondo dell'auto, che può essere sollevato o rimosso in modo indipendente, e la sonda può essere rimossa e sostituita più comodamente.
7. Tablet industriale a prova di tre
Tablet con touchscreen industriale a prova di tre, antipolvere, impermeabile e antiurto.
8. Software applicativo specifico per il rilevamento dei difetti dello strumentoPer le caratteristiche operative del pannello touch, il software applicativo appositamente progettato rende più semplice la selezione delle funzioni e la regolazione dei parametri.
9. Software di riproduzione dati di rilevamento difetti del computer
La velocità di riproduzione dei dati è regolabile, supporta la riproduzione intelligente, il filtraggio degli eventi, le statistiche, la ricerca dei dati, la stampa, l'esportazione e altre funzioni.
Appendice 1. Caratteristiche e Funzionalità
L'aspetto dell'host è compatto, robusto e leggero, e l'assemblaggio e lo smontaggio sono semplici. Buona adattabilità ambientale, temperatura ambiente di lavoro -15 °C ~ 45 °C, tempo di lavoro continuo non inferiore a 8 ore, anti-vibrazione e anti-interferenza, grado di protezione IP65.
L'host dispone di più canali di rilevamento difetti (possono essere collegate più sonde con angolazioni diverse) e funziona ciclicamente in modo sequenziale.
Le sonde a 0, 37 e 70 gradi sono progettate per rilevare completamente le parti principali della rotaia.
La struttura dell'host è nella forma di "server + client". "Server", l'host (senza input e display), è un modulo a ultrasuoni a N canali; "client" è il terminale operativo (input e display), host e client (terminale operativo) tramite la rete cablata LAN (o WIFI wireless) si collegano per la comunicazione di rete.
Circuito di trasmissione in modalità eccitazione a impulso di onda quadra negativa
Il filtro analogico aumenta il rapporto segnale-rumore dell'host.
Il guadagno del canale è una combinazione di "guadagno di base" + "guadagno di compensazione".
- L'intervallo di rilevamento, la velocità del suono del materiale e lo spostamento dell'impulso vengono impostati automaticamente in base al tipo di rotaia selezionato.Le funzioni dei parametri di base convenzionali a ultrasuoni sono regolabili manualmente (intervallo di rilevamento, velocità del suono del materiale, punto zero della sonda, bordo anteriore, angolo, posizione di partenza del gate, larghezza e livello, ecc.).
- Con funzione di rifiuto.
- La frequenza di ripetizione del canale è fissa a 400 Hz per canale.
- Con funzione di prova del canale.
- Dispone di funzioni di visualizzazione A, B e A+B.
- Con funzione di allarme sonoro e luminoso.
- Con funzione di prompt vocale.
- Il processo di implementazione del carrello ha una funzione di avviso di sovravelocità.
- Ha la funzione di misurare automaticamente il percorso sonoro, la distanza orizzontale e verticale dell'onda più alta nel gate di allarme.
- Ha una funzione di marcatura (danno, numero di binario, avanzamento vagone, retromarcia, ecc.).
- Funzione curva di compensazione integrata, la curva può essere modificata (nuova, modificata, eliminata).
- Il volume e la frequenza dell'allarme possono essere regolati per ciascun canale.
- Con funzione di guasto di accoppiamento della sonda di rilevamento.
- Funzione di personalizzazione del colore del canale del gate, della forma d'onda, dell'indicazione di allarme, dell'indicazione della direzione della sonda, dell'indicazione dell'angolo della sonda, della visualizzazione B.
- Con la funzione di personalizzazione del colore di sfondo dell'interfaccia di visualizzazione.
- L'utente può personalizzare parametri di lavoro aggiuntivi.
- Funzione di registrazione completa del rilevamento dei difetti
- Funzioni di gestione dei dati di rilevamento dei difetti (salvataggio, eliminazione, richiamo, riproduzione, esportazione).
- Il software dell'host e del terminale operativo può essere aggiornato tramite una chiavetta USB esterna.
- Con funzione di input operativo touchscreen, è possibile collegare una tastiera Bluetooth esterna.
- Con funzione di informazione sulla posizione GPS.
- Con visualizzazione della velocità istantanea.
- Con funzione di prova del chilometraggio.
- Ha una funzione di punzonatura.
- Funzione di blocco della forma d'onda
- Comunicazione di rete (collegata al terminale operativo)
- Riproduzione dati sul computer
- Con funzione di dimostrazione operativa del software dello strumento, può essere utilizzata per la formazione degli utenti dello strumento
