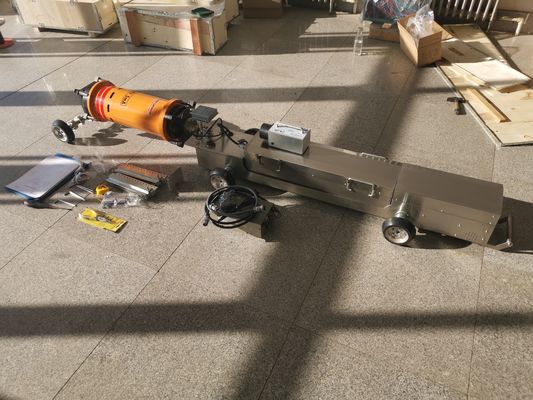

HXPC-100B3X X-ray Pipeline Crawler con precisione di posizionamento ±5mm, Crawler radiografico per cantieri di costruzione di condotte
Caratteristiche
l A differenza del controllo delle apparecchiature tramite l'ascolto di suoni, i manipolatori possono controllare i momenti di esposizione e manipolare i crawler per condotte a raggi X per avanzare o indietreggiare tramite orientatore magnetico.
l I localizzatori magnetici hanno le seguenti caratteristiche: maggiore precisione posizionale, forte penetrabilità e maggiore stabilità. Il trasmettitore magnetico è dotato di display elettrico.
l I crawler per condotte a raggi X possono visualizzare la tensione della batteria e giudicare direttamente l'utilizzo della batteria.
l Il software dei crawler per condotte a raggi X è scritto con codici di errore. Fare riferimento alla tabella dei codici di errore per rilevare malfunzionamenti dell'apparecchiatura.
l Il crawler per condotte a raggi X ha dimensioni ridotte, peso leggero ed è più comodo per il trasporto e l'uso.
l Dotato di tutti i tipi di funzioni di protezione, tra cui protezione contro l'acqua, protezione per 20 minuti di inattività, ecc.
l Gli utenti possono sostituire facilmente il controller, la scheda circuitale e altre parti grazie al design modulare.
l Il generatore adotta un piccolo rilevatore di difetti portatile a cono circonferenziale 1605: il controller e la testa della macchina sono separati, il che è più comodo per gli utenti da sostituire, eseguire il debug e testare. Se il generatore è dotato del controller, l'intero set può essere utilizzato come rilevatore di difetti portatile.
l Il crawler è dotato di un falso carico e il tempo è impostato per 0,2 minuti. Il crawler può simulare il lavoro di carico reale, come l'esposizione, l'avanzamento o l'arretramento senza collegare la testa del tubo. Questa funzione consente agli utenti di imparare come localizzare e determinare il guasto.
l L'albero di allungamento adotta una connessione senza chiavi, che è più comoda da sostituire.
l Il ricevitore magnetico ha 8 gamme di marcia, che soddisfano i requisiti di diversi diametri.
Parametri
|
Modello crawler
|
HXPC-100B3X
|
|
Diametro interno del tubo applicabile
|
Φ170-380mm (Diametro interno)
|
|
Pendenza ottimale di salita del tubo di pulizia
|
12°
|
|
metodo di controllo
|
Posizionamento magnetico
|
|
tensione di uscita
|
60-160 kv
|
|
Corrente di uscita
|
3 mA
|
|
tempo di esposizione
|
0-3 min
|
|
precisione di posizionamento
|
±5 mm
|
|
Velocità di viaggio
|
12 m/min
|
|
Tensione / capacità della batteria
|
108V/10AH
|
|
Distanza di marcia senza esposizione
|
1 km (andata e ritorno)
|
|
Spessore della parete applicabile
|
≤10mm
|
|
Lunghezza totale del crawler (mm)
|
1870
(corpo macchina 1170mm,
generatore 600mm, connessione 100)
|
|
Modalità di guida
|
Singola trazione
|
|
dimensione del punto focale
|
1.0*3.5
|
|
Angolo di radiazione X-ray
|
360°*40°
|
|
Temperatura ambiente operativa
|
-20°C a +75°C
|
|
temperatura di stoccaggio
|
0°C a +60°C
|
|
Umidità ambientale applicabile
|
≤85%
|
|
Peso della batteria
|
25Kg,42Kg
|
|
Peso del generatore
|
8.5kg
|
|
Peso di salita
|
≤30kg
|
|
Raggio di sterzata del crawler
|
＞15D
|
|
Tipo di generatore
|
TUBO DI VETRO HUATEC XXH-1605
|

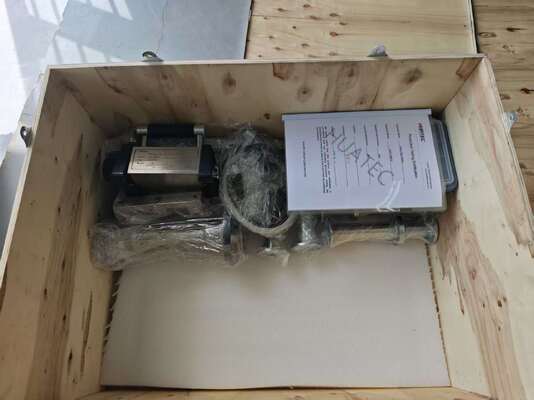

Consegna standard
|
No.
|
Contenuto della composizione
|
Quantità
|
Commento
|
|
1
|
Crawler (veicolo)
|
1 pezzo
|
|
|
2
|
Generatore a raggi X
|
1 pezzo
|
|
|
3
|
Il pacco batteria
|
2 casse
|
|
|
4
|
Caricabatterie
|
1 pezzo
|
|
|
5
|
Trasmettitore localizzatore magnetico
|
1 pezzo
|
|
|
6
|
Ricevitore di posizionamento magnetico
|
1 pezzo
|
|
|
7
|
Caricabatterie per posizionamento magnetico
|
1 pezzo
|
|
|
8
|
Albero di allungamento
|
1 set
|
6 pezzi
|
|
9
|
Ruote (grandi)
|
1 set
|
6 pezzi
|
|
10
|
Ruote (piccole)
|
1 set
|
6 pezzi
|
|
11
|
Piastra di allungamento
|
1 set
|
2 pezzi
|
|
12
|
Strumento
|
1 set
|
|
|
13
|
Certificato di conformità, manuale
|
1 pezzo
|
|
|
14
|
Disegno di assemblaggio
|
1 set
|
|
|
15
|
Tabella di confronto dei guasti
|
1 pezzo
|
|
Accessori opzionali
Schermo al piombo/ Lettera al piombo/ Cassetta/ IQI/ Pellicola/ Visualizzatore di pellicole/ Densimetro/ Dosimetro personale di radiazioni/ Abbigliamento protettivo/ Lampada di allarme a raggi gamma
