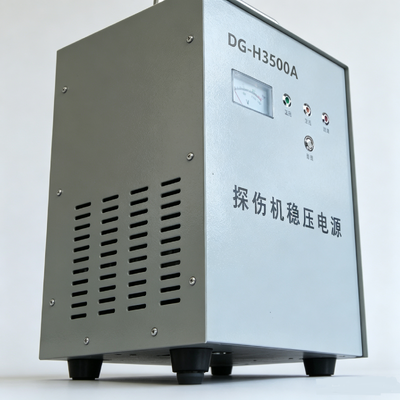

DG-H3500A AC 220V stabilizzatore del regolatore di tensione trasformatore toroidale a bassa perdita per rivelatore di difetti NDT

DG-H3500A AC 220V stabilizzatore del regolatore di tensione trasformatore toroidale a bassa perdita per rivelatore di difetti NDT

I. Principali caratteristiche funzionali:

Questa fonte di alimentazione stabilizzatrice di tensione adotta una progettazione a tensione ultra bassa e può regolare automaticamente e rapidamente la tensione di uscita al valore normale all'interno di un intervallo di tensione di ingresso estremamente ampio.

Il trasformatore toroidale è adottato, con elevata efficienza e basse perdite.

È dotato di protezione da sovratensione, protezione da sottotensione, protezione da ritardo e protezione da sovratensione, garantendo in modo affidabile l'uso sicuro del rilevatore di difetti.

II. Principali indicatori tecnici

III. Installazione e utilizzo

La parte posteriore dell'alimentatore di stabilizzazione della tensione è dotata di blocchi terminali e contrassegnata con le scritte "Input" e "Output".Il cablaggio deve essere eseguito da personale con una certa conoscenza elettrica dopo aver tagliato l'alimentazioneL'"ingresso" deve essere collegato all'alimentazione elettrica di 220 VAC e l'area di sezione trasversale del filo non deve essere inferiore a 2,5 mm 2.L'estremità di uscita deve essere collegata alla macchina di radiazione. Marcato con "L" è il filo attivo, "N" è il filo neutro, e "   Il filo di sicurezza deve essere a terra durante l'uso per evitare il rischio di scosse elettriche.La striscia di presa laterale può anche essere collegata direttamente al rilevatore di difetti e ad altri apparecchi elettrici. Quando la linea perde improvvisamente potenza o supera il limite di protezione, premere il pulsante "Reset" per entrare nello stato di funzionamento.

IV.Altre note

1.     Questa fonte di alimentazione di stabilizzazione della tensione è dotata di un interruttore di stabilizzazione della tensione e di un interruttore diretto.l'alimentazione entra nello stato di stabilizzazione della tensione. Quando l'interruttore di controllo diretto è collegato, l'alimentazione entra nello stato di controllo diretto (senza regolazione della tensione).

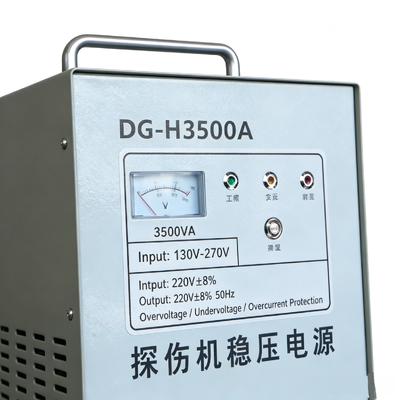

2.     Le luci dello strumento e le luci indicatrici visualizzate sul pannello indicano lo stato di funzionamento corrente.

3. La macchina ha una tensione elevata all'interno, non è consentito agli operatori non professionisti aprire la cassa per evitare il rischio di scossa elettrica.
